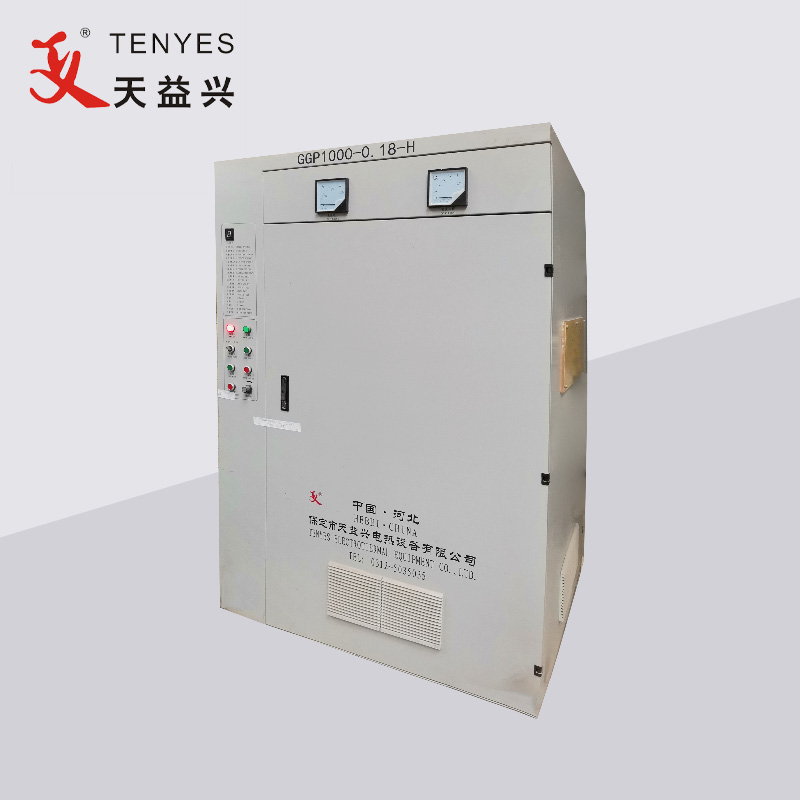

1000KVt yuqori chastotali quvurlarni payvandlash mashinasi

TENYES 1000KW yuqori chastotali quvurlarni payvandlash mashinasi asosan pastga tushadigan yog 'transformatori, rektifikator shkafi, inverter shkafi, konsol, sovutish tizimi, qo'llab-quvvatlash inverteri shkafi uchun braket, ba'zan mijozning talablariga muvofiq DC drayveri bilan mos keladi.

So'rov yuborish

Mahsulot tavsifi

TENYES 1000KW Yuqori chastotali quvurlarni payvandlash mashinasi Oddiy uch fazali o'zgaruvchan tok quvvati (liniya kuchlanishi 380V, chastotasi 50HZ) transformator (liniya kuchlanishi 200V, chastota 50HZ) tomonidan kamayadi, rektifikator shkafiga kiradi, rektifikatsiya, kuchlanishni tartibga solish va filtrlashdan o'tadi va doimiy ravishda DC2 dan sozlanishi quvvatga aylanadi. Inverter ko'prigiga yana kirish (yuqori quvvatli tranzistor MOSFET yordamida), u indüksiyon isitish uchun yuk uyasiga etkazib berilishi mumkin bo'lgan yuqori chastotali oqimga aylanadi. Inverter uyasi quvvat bloki modulli tuzilmani qabul qiladi va har bir juft quvvat bloki 50 kVt dan ortiq quvvatni chiqarishi mumkin. Amaldagi quvvat bloklari soni uskunaning kuchiga qarab o'zgaradi va uskunaning asosiy tuzilishi uning o'lchamidan qat'iy nazar bir xil bo'ladi. Slot yuqori kuchlanish va chiqish transformatorisiz ketma-ket parallel gibrid rezonans shaklidir. Ushbu qurilmada ishlatiladigan quvvat bloklari soni o'n olti juft.

TENYES 1000KW Yuqori chastotali quvurlarni payvandlash mashinasi Parametr (spetsifikatsiya)

Ilova		Operatsiya parametr		Quvvatlantirish manbai
Chelik quvur OD	PH273-PH406	Baholangan kuch	1000 kVt	Quvvat ta'minot shakli	3AC 380 ±5%
Chelik tasma qalinligi	8,0-10,0	Baholangan doimiy kuchlanish	240V	Quvvat ta'minot shakli	3AC 380 ±5%
Payvandlash rejimi	Induksiya yoki kontakt turi	Baholangan doimiy oqim	5000A	Quvvat tarqatish qobiliyati	Kattaroq 1500 KVA dan ortiq
Payvandlash rejimi	Induksiya yoki kontakt turi	Baholangan chastota	150 KHz	Quvvat omil	≥0,85
Payvandlash tezlik	10-20 (m)	Samaradorlik	≥85%	Quvvat ta'minot kabeli	Har biri plastik qoplamali mis simning fazasi ≥1000mm² Tuproq sim ≥400mm²
