100 kVt qattiq holatdagi yuqori chastotali ixcham quvurlarni payvandchi

Uskuna nomi: 100KVt qattiq holatdagi yuqori chastotali ixcham quvurli payvandchi

Uskunaning texnik xususiyatlari: GGPY100KW

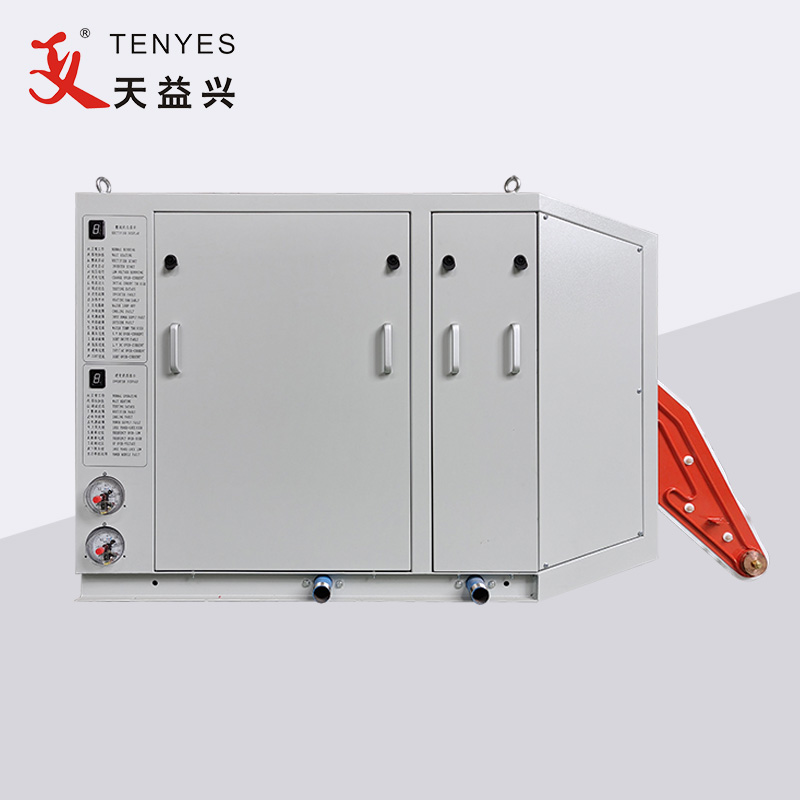

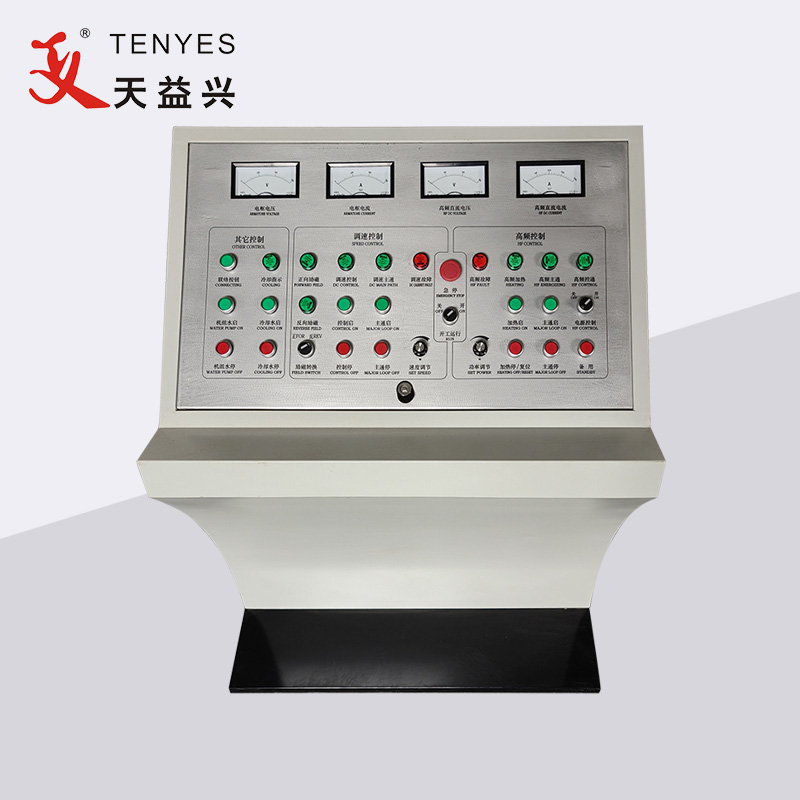

Komponentlar: asosiy shkaf, operatsion konsol, sovutish tizimi

Uskunadan foydalanish: asosan oddiy karbonli po'lat, zanglamaydigan po'lat, alyuminiy va boshqa rangli metall quvurlarni payvandlash uchun ishlatiladi.

Xususiyatlari:

1. Yuqori quvvat omili: Quvvat omili ≥ 0,95, ushbu uskuna uchun qo'shimcha reaktiv quvvat kompensatsiyasi uskunasi talab qilinmaydi.

2. Energiyani tejash va yuqori samaradorlik: An'anaviy yuqori chastotali izolyatsiyani pastga tushirish transformatori olib tashlanganligi sababli, o'zaro aloqa liniyasi sezilarli darajada kamayadi, shuning uchun reaktiv quvvat yo'qotilishi kamayadi. Sinovlar shuni ko'rsatdiki, all-in-one mashinasi an'anaviy qattiq holatdagi yuqori chastotali bilan solishtirganda taxminan 30% tejaydi.

3. Chiqish quvvati barqaror: chiqish dalgalanma koeffitsienti kichik, payvandlangan po'lat quvurda kamroq burrs bor, payvand choki ko'proq bir xil, tugatish yuqori va payvandlash sifati yaxshi.

4. Kichik o'lchamli, engil vaznli, soddalashtirilgan ulanish, to'liq himoya, xato zanjiri himoya qilish vaqti ≤10us, qulay disk raskadrovka va texnik xizmat ko'rsatish va yanada ishonchli uskunalar.

Qo'llash doirasi:

①　Po'lat quvur diametri ph 7- ph 12

②　Tasma po'latning devor qalinligi 0,2-1 mm

③　Payvandlash usuli: induksion payvandlash

④　Payvandlash tezligi: 60-130 M/min

Operatsion parametrlari:

① Nominal quvvat: 100KVt

② Nominal doimiy kuchlanish: 250V

③ Nominal doimiy oqim: 450A

④ Nominal chastota: 600KHZ

⑤ Umumiy samaradorlik: ≥ 85%

⑥ Chiqish yuqori chastotali quvvat: ≥ 100kVt

Elektr ta'minotiga qo'yiladigan talablar:

① Elektr ta'minoti shakli: uch fazali to'rt simli quvvat chastotasi AC, tarmoq kuchlanishi 380 ± 5%,

② Elektr ta'minoti quvvati: 100kVA dan ortiq.

③ Quvvat omili: ≥ 0,85

④ Quvvat manbai kabeli: plastik mis sim ≥ 75 mm²har bir fazada, tuproqli sim ≥ 30 mm²

100 kVt quvvatli qattiq holatdagi yuqori chastotali ixcham quvurli payvandchi, u rektifikator va invertorni o'z ichiga oladi.

rektifikator qismi: keyingi inverter birligining ehtiyojlarini qondirish uchun uch fazali 380V AC rektifikatorni kuchlanishni tartibga solishdan keyin 0-250V sozlanishi shahar oqimiga o'zgartirish uchun ishlatiladi. O'rnatilgan uch fazali rektifikator ko'prigi, zaryadlovchi kondensator, IGBT ko'prigi, tekislash reaktori, filtr moslamasi, nazorat qilish va himoya qilish sxemasi va displey asbobi.

Rektifikatorni boshqarish sxemasining xususiyatlari: u bitta chipli mikrokompyuter (mcs89c51) va keng ko'lamli raqamli integral sxema bilan boshqariladi, yuqori nazorat aniqligi, tezkor javob va aniq holat displeyi.

Dasturiy ta'minotni himoya qilish rejimi: yuqori ortiqcha oqim (9), past oqim (8), tashqi xato (4), kiruvchi quvvat manbai xatosi (fazani yo'qotish, ortiqcha kuchlanish, past kuchlanish, uch fazali kuchlanishning jiddiy nomutanosibligi, displey 3), sovutish suvi xatosi (2), noto'g'ri kuchlanish va oqim nisbati (L), inverter xatosi (Y).

Uskuna himoyasi: asosiy o'chirish himoyasi, qarshilik sig'imining yutilishi, qarshilik himoyasi (chaqmoq himoyasi), tez erish himoyasi.

inverter qismi: rektifikator shkafi tomonidan yuborilgan 0-250 shahar oqimini payvandlangan quvurlar ehtiyojlarini qondirish uchun yuzlab kHz yuqori chastotali oqimga aylantiring.

Inverter shkafi quyidagi qismlardan iborat: quvvat bloki, kanal kondensatori, oqish reaktivligi, boshqaruv sxemasi, sovutish konditsioneri va boshqalar.
