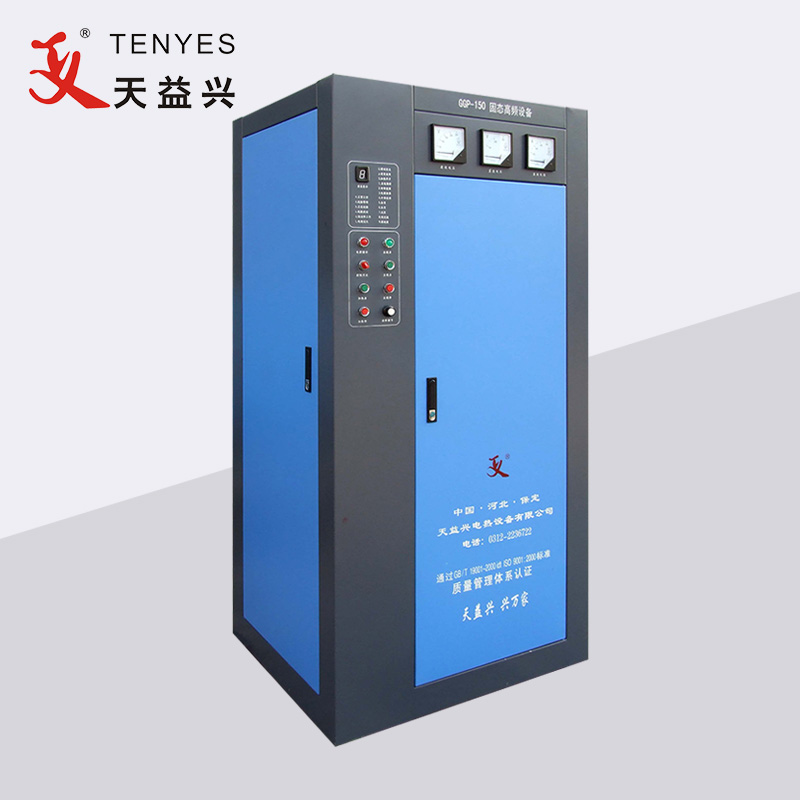

150KVt yuqori chastotali quvurlarni payvandlash mashinasi

TENYES 150KVt yuqori chastotali quvurlarni payvandlash mashinasi uch fazali o'zgaruvchan tokni (liniya kuchlanishi 380V, chastotasi 50HZ) pastga tushiruvchi transformator orqali rektifikator ko'prigiga (SCR uch fazali to'liq boshqaruv rektifikator ko'prigi) impulsli to'g'ridan-to'g'ri oqimga aylanadi va filtr to'lqini orqali bu DC inverter quvvat ko'prigiga o'tadi (yuqori chastotali oqim MOS) va yuqori chastotali tok METga aylanadi. yuklash uchun etkazib berish va quvurlarni payvandlash uchun ishlatilishi mumkin. Inverter ko'prigi modul tuzilishini qabul qiladi va har bir juft inverter quvvat bloki 50KV dan ortiq quvvatni ishlab chiqarishi mumkin, turli quvvat uskunalari va turli quvvat bloklari miqdorini ishlatishi mumkin, ammo asosiy tuzilma bir xil. Tank sxemasi ketma-ket va parallel tuzilmani qabul qiladi, chiqish payvandlash transformatori yo'q, yuqori kuchlanish yo'q va etkazib berish yo'qotilishini kamaytiradi.

So'rov yuborish

Mahsulot tavsifi

150KVt yuqori chastotali quvurlarni payvandlash mashinasi Efiopiyaga eksport qilinadi

150KVt yuqori chastotali quvurlarni payvandlash mashinasi eksporti Kambodja

Dominikan Respublikasiga 150 kVt qattiq holatdagi yuqori chastotali quvurli payvandchi eksporti

150KVt yuqori chastotali quvurlarni payvandlash mashinasining texnik parametrlari

Nominal chiqish quvvati: 150 kVt

Payvandlash rejimi: induksiya turi

Nominal doimiy kuchlanish: 240V

Nominal doimiy oqim: 750A

Nominal chastota: 400KHZ

Butun samaradorlik: ē≥85%

Quvvat manbai kuchlanishi: 3 fazali 380V/50Hz (uskunalar 380V±5% kuchlanishda ishlashi mumkin)

Quvvatni taqsimlash quvvati: ≥200kVA

Quvvat faktori: ≥0,85

Elektr ta'minoti kabeli: plastik qoplamali mis kabelning har bir bosqichi ≥150 mm², tuproqli sim≥75mm²

Inverter chiqish shkafi

Po'lat quvur / quvurlarni payvandlash uchun yuqori chastotali elektr ta'minotini ta'minlash, IRFP460 va Amerika IR korporatsiyasi va Germaniyaning IXYS korporatsiyasining tez tiklanish diodi (FRD) DSEI60-06P asosiy quvvat qurilmasi sifatida elektr konvertorini shakllantirish uchun ishlatiladi. Bir qatlamli quvvat modulining chiqish quvvati 50KVt dan ortiq, 150KVt yuqori chastotali quvurlarni payvandlash mashinasi butun mashinaga parallel ravishda 3 qatlamli quvvat modulini (150KVt dan farqli o'laroq) qabul qiladi. Nominal ish chastotasi 350 KHz. Butun mashinaning maksimal chiqish quvvati 150 KVt dan katta bo'lishi mumkin. Xuddi shu quvvat modullari o'zaro almashinishga ega.

Boshqaruv sxemasi mikrokompyuterni yadro sifatida qabul qiladi va boshqa periferik qurilmalarni sozlaydi. Barcha boshqaruv komponentlari ikkita plataga birlashtirilgan (biri rektifikator, ikkinchisi inverter). Kompyuterning dasturiy ta'minoti va apparatining ajoyib funktsiyasini to'liq o'ynash, rektifikator va inverterni eng yaxshi sozlash va asl yuqori chastotali vakuumli trubka uskunalari bilan taqqoslaganda, u quyidagi afzalliklarga ega:

Payvandlangan trubaning sifati yaxshi: Taqqoslash shuni ko'rsatadiki, payvandlangan bo'g'inning kengligi va isishi bir tekis va payvandlashda kam bo'laklar mavjud.

Energiyani tejash: Sinovlar shuni ko'rsatadiki, ushbu qurilma bir xil ish sharoitida bir xil texnik xususiyatlarga ega bo'lgan boshqa vakuumli quvurlar bilan solishtirganda elektr energiyasini 30% dan ko'proq tejaydi.

Suvni tejash: Kam tarqalish tufayli u juda ko'p suvga muhtoj emas, shuning uchun suv iste'moli bir xil spetsifikatsiyadagi elektron trubkadan 50% dan kamroq.

Kichik hajmli, engil vaznli: Asosiy quvvat qurilmalari (MOSFET, sig'im va boshqalar) hammasi kichik bo'lgani uchun va filament kuchlanish regulyatori, mos keladigan lasan, panjara tanki, payvandlash transformatori va boshqalar kabi qurilmalar mavjud emas. Bundan tashqari, u past ish kuchlanishiga va yuqori qadoqlash zichligiga ega va uning umumiy hajmi boshqa o'ziga xos quvur uskunasiga qaraganda 50% dan ortiq.

Oson ishlash: u ochiq bo'lganda darhol mavjud va u bir zumda to'xtashi mumkin. Elektron trubkada uni oldindan qizdirishning hojati yo'q, shuningdek, uni to'xtatgandan keyin sovutishni davom ettirishga hojat yo'q.

Xavfsiz ishlov berish: Elektron trubka yuqori kuchlanishli qurilmalarga tegishli. U ishlaganda o'n minglab voltsli yuqori bosim mavjud. Biroq, MOSFET past kuchlanishli qurilma bo'lib, parallel rezonans rejimida ishlaydi (ba'zi ishlab chiqaruvchilarning seriyali rezonansidan farqli o'laroq), uning eng yuqori kuchlanishi atigi bir necha yuz voltni tashkil qiladi va odatda shaxsiy shikastlanishga olib kelmaydi.

qulay parvarishlash: aniq nosozlikni ko'rsatish.

Yuqoridagi modellar nominal 150KVt, chastotasi 400KHZ qattiq holatda yuqori chastotada ishlatilishi mumkin.
