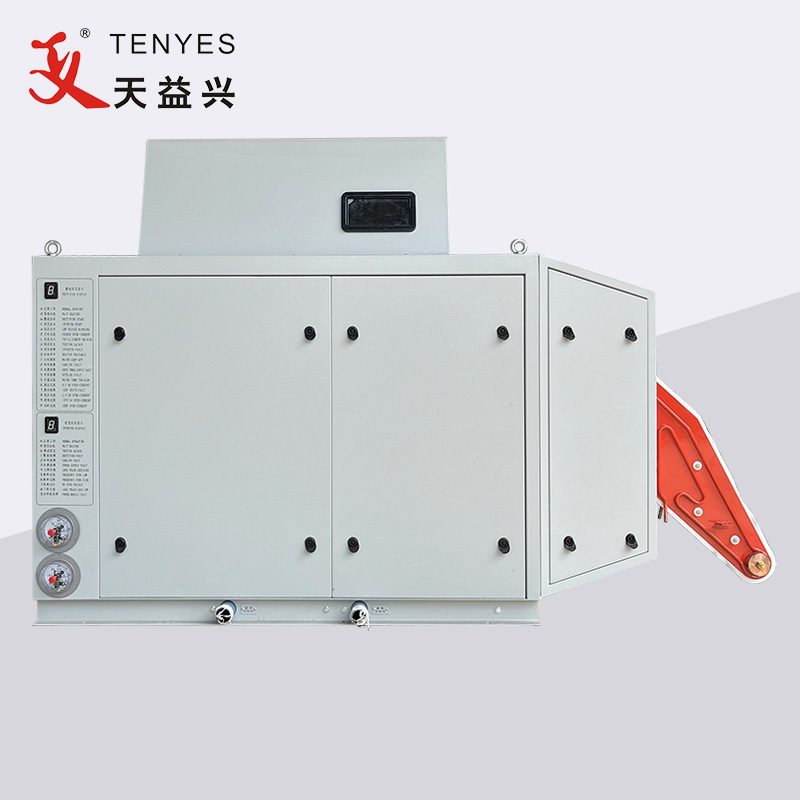

300 kVt qattiq holatdagi yuqori chastotali ixcham quvurlarni payvandchi

TENYES - qattiq holatdagi yuqori chastotali quvurlarni payvandlash uskunalari, jumladan 300KVt quvvatli qattiq holatdagi yuqori chastotali ixcham quvurlarni payvandchini ishlab chiqarish bo'yicha yaxshi obro'ga ega bo'lgan yuqori obro'li Xitoy kompaniyasi. TENYES 300KW qattiq holatdagi yuqori chastotali ixcham quvurli payvandchi - bu ilg'or dizayn, texnologik xususiyatlar, ishonchli payvandlash uskunasi. 300 kVt quvvatli qattiq holatdagi yuqori chastotali ixcham quvurli payvandchi raqamli boshqaruv rektifikatori kabinasini qabul qiladi va payvandchining quvvat omilini oshirish uchun PWM kommutatsiya quvvat manbaini qabul qiladi va DC inverterning ish talablariga javob berish uchun filtr sifatida tekis to'lqin reaktividan foydalanadi. payvandchining chiqish kuchlanishining dalgalanishini kamaytirish va to'lqin koeffitsienti indeksini yaxshilash.

So'rov yuborish

Mahsulot tavsifi

Texnik parametrlar

Model	GGP300-0,3-H
Ilova	Karbonli po'lat, galvanizli po'lat chiziq, zanglamaydigan temir, alyuminiy va boshqa materiallarni payvandlash, devor qalinligi oralig'i 0,5-1,5 mm. Payvandlash (dumaloq quvur, kvadrat quvur, maxsus shaklli quvur, kompozit quvur) va boshqalar. Payvandlash tezligi daqiqada 60-130 metrni tashkil qiladi.
Qattiq o'lcham	2435mm * 900mm * 1800mm (L * W * H)
Payvandlash rejimi	induksiya turi
Nominal chiqish quvvati	300 kVt
Nominal doimiy kuchlanish	240V
Nominal doimiy oqim	1500A
Nominal chastota	300 KHz
Butun samaradorlik	ķ≥90%
Dalgalanish omili	＜1%
Quvvatni taqsimlash quvvati	≥360kVA
Quvvat omili	≥0,96
Quvvat manbai kuchlanishi	3 fazali 380V/50Hz (uskunalar 380V±5% kuchlanishda ishlashi mumkin)

300 kVt qattiq holatdagi yuqori chastotali ixcham quvurlarni payvandchining qisqacha tanishishi va afzalliklari

Hurmatli mijozlar, uskunamizni tanlaganingiz uchun rahmat. Biz siz bilan vijdonan hamkorlik qilish, uskunamiz va sotuvdan keyingi xizmat ko'rsatishimiz yaxshi ishlashi, eng yaxshi ishlashi va siz uchun maksimal foyda keltirishi uchun qo'limizdan kelganini qilamiz.

Keraksiz yo'qotishlarga yo'l qo'ymaslik uchun endi biz uskunani o'rnatish va ishlatishga qo'yiladigan talablar va qayd etilishi kerak bo'lgan muammolar haqida batafsilroq ma'lumot bermoqchimiz.

Ushbu uskuna yuqori texnologiyali mashina bo'lib, kompaniyamiz muhandislari tomonidan kompaniyamizning umumiy qattiq holatdagi yuqori chastotasi asosida puxta ishlab chiqilgan. Shuningdek, bu payvandchi to'g'ridan-to'g'ri tikuvli payvandlangan quvurlar (induksion payvandlash, kontaktli payvandlash), qotish, lehimlash va boshqalar sohasida qo'llaniladi. Asl va oddiy qattiq holatdagi yuqori chastotali uskunalar bilan taqqoslaganda, u quyidagi afzalliklarga ega:

1.Kichik o'lcham va engil vazn: rektifikatsiya qismi va inverter qismi bir shkafga o'rnatiladi. O'rnatish ixcham va oqilona. Umumiy hajm bir xil spetsifikatsiyadagi oddiy yuqori chastotali uskunadan 50% kichikroq va og'irligi 30% dan ko'proqqa kamayadi.

2. Energiyani tejash va suvni tejash: pastga tushadigan transformatorsiz, o'zaro aloqa kabellari aniq qisqartiriladi va quvvat koeffitsienti 0,95 ga teng bo'lib, ko'plab chiziq yoki kabel yo'qotishlarini kamaytiradi. Sinovlar shuni ko'rsatdiki, ushbu uskuna bir xil xususiyatlarga ega oddiy qattiq holatdagi yuqori chastotali uskunalarga qaraganda 5% dan ko'proq elektr energiyasini tejash imkonini beradi.

3. Rektifikator qismi diodli boshqarilmaydigan rektifikator ko'prigini qabul qiladi, shuning uchun fazani tanib olishning hojati yo'q va uch fazali quvvat manbai ABC erkin ulanadi, bu sinov va texnik xizmat ko'rsatish uchun qulaydir.

Asosiy sxema tavsifi

Ushbu qurilmaning asosiy sxemasi asosan tiristor oraliq chastotali quvvat manbai bilan bir xil (ilovadagi rasmga qarang). Uch fazali 380V AC uch fazali to'liq boshqaruv ko'prigiga kiradi va pulsatsiyalanuvchi doimiy oqimga aylanadi. Silliqlash reaktori va filtrlash moslamasi ushbu shahar filtrini to'g'ridan-to'g'ri doimiy oqimga aylantiradi va keyin bir fazali inverter ko'prigi orqali yuqori chastotali AC ta'minot tankiga aylanadi. O'chirish (kondensator va induktor tankni tashkil qiladi) tebranuvchi quvvat manbai sifatida ishlaydi.
