500KVt yuqori chastotali quvurlarni payvandlash mashinasi

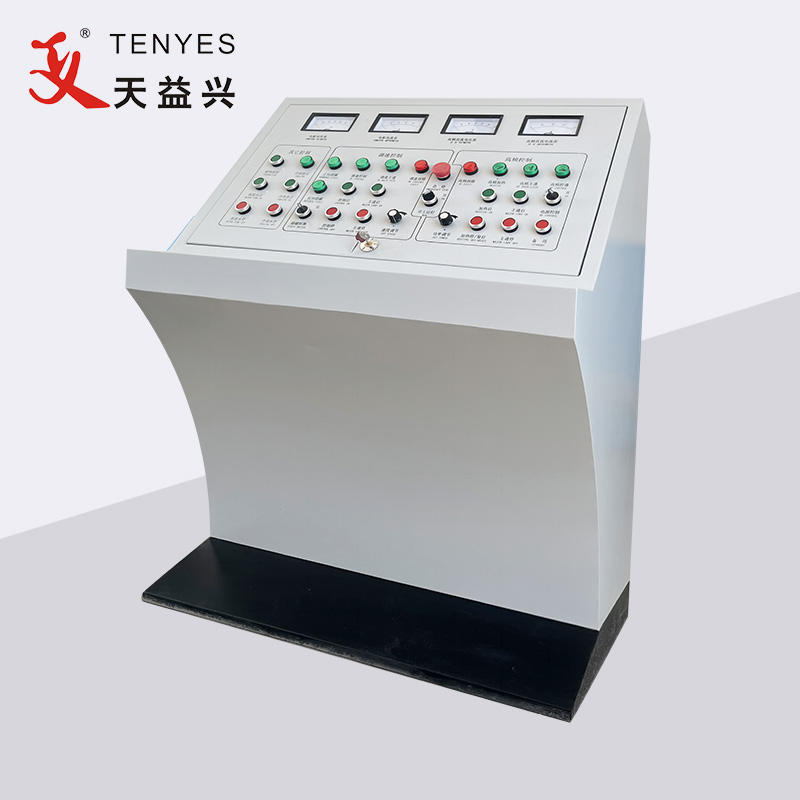

TENYES - Xitoyda yuqori chastotali quvurlarni payvandlash mashinalarining etakchi ishlab chiqaruvchisi. Ushbu sohada 20 yildan ortiq tajribaga ega TENYES yuqori chastotali payvandlash mashinalarining ishonchli manbasini izlayotgan korxonalar va pudratchilar uchun ishonchli yetkazib beruvchiga aylandi. TENYES o'z mijozlariga payvandchini osongina boshqarishini ta'minlash uchun sotishdan keyingi mukammal xizmat va texnik yordamni taqdim etadi. 500KVt quvvatga ega yuqori chastotali quvurlarni payvandlash mashinasida uskunaning barqarorligini maksimal darajada oshirish va uskunaning shikastlanishining oldini olish uchun butun mashinada 20 dan ortiq turdagi himoya choralari o'rnatilgan. Barcha signal ma'lumotlari boshqaruv paneli tomonidan qayta ishlanadi va PLC tizimiga yuboriladi. Displey ekrani orqali texnik xizmat ko'rsatuvchi xodimlar uskunaning ishdan chiqishi sababini va u bilan qanday kurashishni osongina tushunishlari mumkin.

So'rov yuborish

Mahsulot tavsifi

Uskunalar asosan transformator, rektifikator shkafi va inverter kabinasidan iborat. Asosan yuqori chastotali tekis tikuvli payvandlangan quvur ishlab chiqarish liniyalarida qo'llaniladi.

500KVt yuqori chastotali quvurlarni payvandlash mashinasining ishlash printsipi:

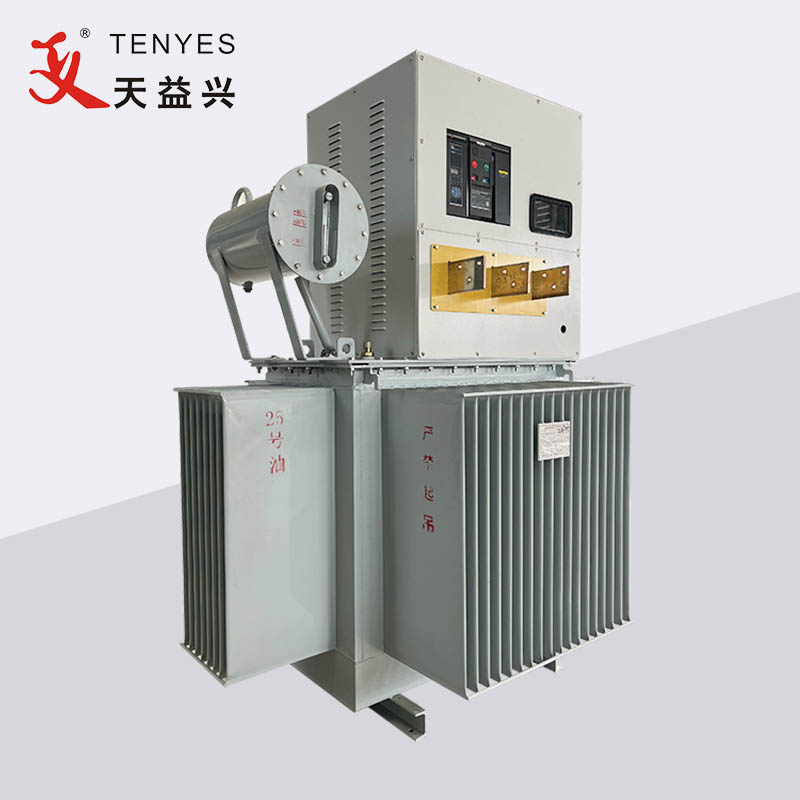

Oddiy uch fazali o'zgaruvchan tok quvvati (liniya kuchlanishi 380V, chastotasi 50Gts) transformator (liniya kuchlanishi 200V, chastotasi 50HZ) tomonidan kamayadi, rektifikator kabinasiga kiradi, rektifikatsiya, kuchlanishni tartibga solish va filtrlashdan o'tadi va doimiy ravishda sozlanishi 0 dan doimiy ravishda sozlanishi doimiy quvvatga aylanadi. 240 V gacha; Inverter ko'prigiga yana kirish (yuqori quvvatli tranzistor MOSFET yordamida), u indüksiyon isitish uchun yuk uyasiga etkazib berilishi mumkin bo'lgan yuqori chastotali oqimga aylanadi.

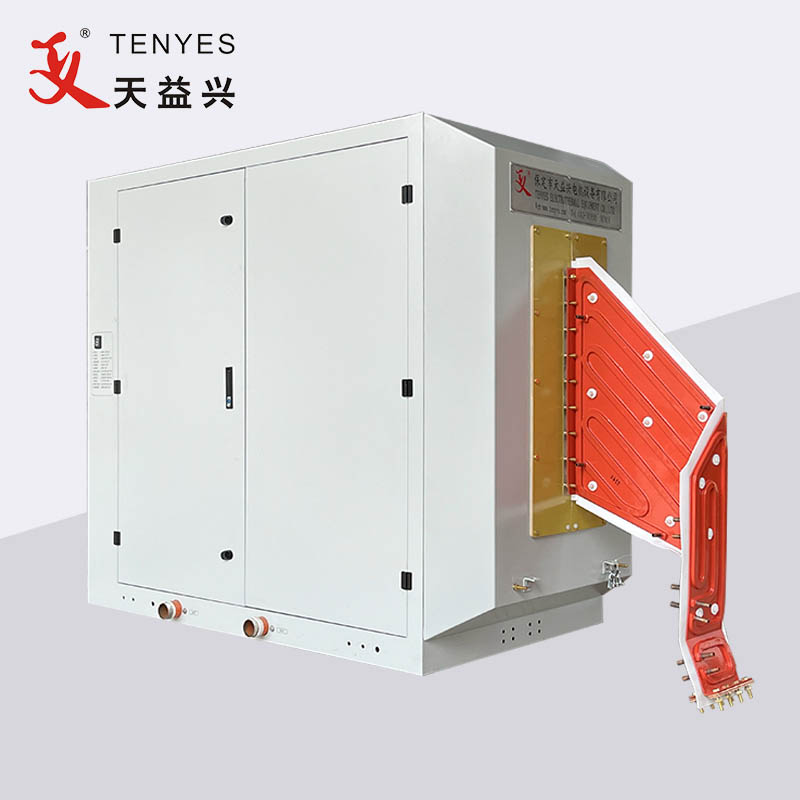

Inverter uyasi quvvat bloki modulli strukturani qabul qiladi va har bir juft quvvat bloki 50 kVt dan ortiq quvvatni chiqarishi mumkin. Amaldagi quvvat bloklari soni uskunaning kuchiga qarab o'zgaradi va uskunaning asosiy tuzilishi uning hajmidan qat'iy nazar bir xil. Slot ketma-ket parallel gibrid rezonansli shakl bo'lib, yuqori kuchlanish va chiqish transformatorisiz. Ushbu qurilmada ishlatiladigan quvvat bloklari soni o'n juft.

Ushbu 500KVt yuqori chastotali quvurlarni payvandlash mashinasining asosiy afzalliklari quyidagilardan iborat:

1. Yuqori kuchlanish yo'q, xavfsiz, ishonchli va samarali.

2. Asosiy komponentlar IR, IXYS va Siemens kabi kompaniyalardan import qilinadigan barcha mahsulotlardir.

3. Impuls kengligi modulyatsiyasi yoki mikrokompyuter tomonidan boshqariladigan kuchlanishni tartibga solish davri, barqaror tartibga solish, yuqori aniqlik va past harmonik shovqinni qabul qilish.

4. Quvvat diapazoni 0 dan 100% gacha cheksiz sozlanishi va haddan tashqari kuchlanish va ortiqcha oqim kabi nosozliklarni himoya qilish tizimlariga ega.

5. Ish holatining raqamli displeyi, oddiy operatsiya va qulay texnik xizmat ko'rsatish.

6. Yaxshi payvandlash sifati, bir xil payvand choki kengligi va issiqlik, bir nechta ichki va tashqi burmalar bilan.

Ilova		Operatsion parametri		Elektr ta'minoti talabi
Chelik quvur OD	PH114-P219	Nominal quvvat	500 kVt	Elektr ta'minoti shakli	3AC 380±5%
Chelik chiziq qalinligi	4,0-10,0	Nominal doimiy kuchlanish	240V
Payvandlash rejimi	Induksiya yoki kontakt turi	Nominal doimiy oqim	2500A	Elektr ta'minoti quvvati	600 KVA dan katta
		Nominal chastota	200 KHz	Quvvat omili	≥0,85
Payvandlash tezligi	10-20 (m)	Samaradorlik	≥85%	Elektr ta'minoti kabeli	plastik-mis≥500mm² Tuproq kabeli≥250mm²
		Chiqish HF quvvati	≥500kVt
