600KVt yuqori chastotali quvurlarni payvandlash mashinasi

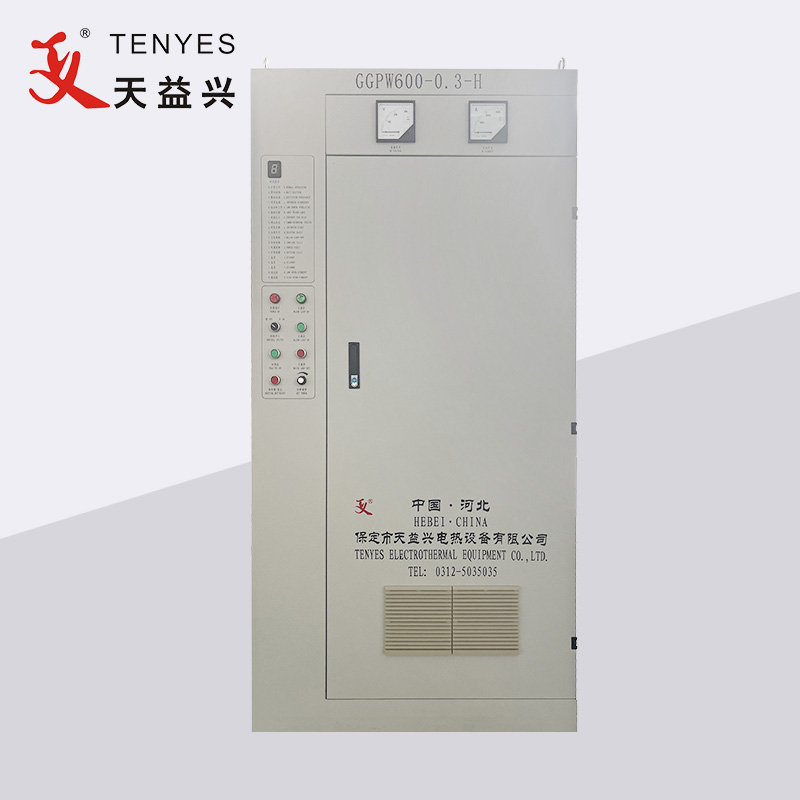

600 kVt yuqori chastotali quvurlarni payvandlash mashinasining rektifikatorli shkafi

1.Qattiq holatdagi yuqori chastotali quvurli payvandlash mashinasining rektifikator shkafi kalit tishli shkafi va rektifikator qismlarini bog'laydigan integratsiyalashgan dizaynni qabul qiladi.

2. Rektifikator uch fazali to'liq ko'prik SCR fazali nazorat qilish sxemasini qabul qiladi va oldingi bosqichdagi passiv filtr orqali uskunaning yuqori quvvat omili va kichikroq harmonik tarkibga ega bo'lishini ta'minlashi mumkin.

3.Boshqaruv davri mikro-kontrollerga asoslangan shahar kuchlanishini va doimiy oqimning ikki tomonlama yopiq pastadir boshqaruvini qabul qiladi va shahar kuchlanishining 0 dan nominal qiymatiga uzluksiz silliq sozlanishini ta'minlaydi.

4.Uskunaning xavfsizligini ta'minlash uchun keng qamrovli himoya funktsiyalari bilan jihozlangan Barqaror ishlash.

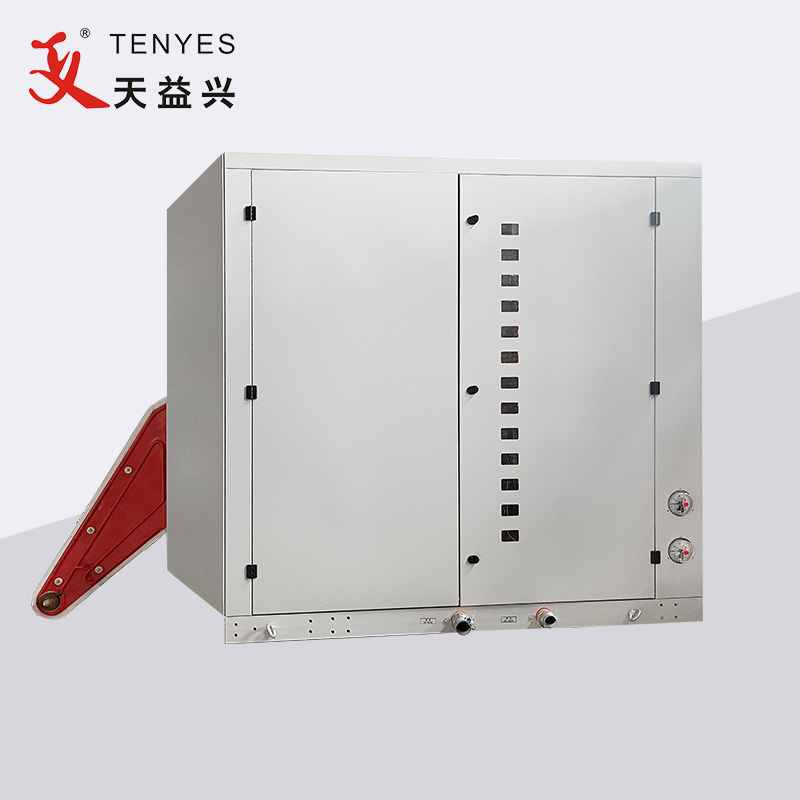

600 kVt yuqori chastotali quvurlarni payvandlash mashinasining invertorli chiqish shkafi

a. Inverter qismi MOSFET bir fazali inverter ko'priklaridan tashkil topgan va parallel ravishda ulangan, bitta ko'prik quvvati dizayni 125 kVt / 60 kVtni tashkil qiladi, inverter ko'prigi to'liq quvvat yig'ish uchun modulli yondashuvni qo'llaydi, har bir blokli ko'prik qavati tortma tipidagi struktura sifatida yaratilgan. o'rnatish va texnik xizmat ko'rsatish uchun qulay slaydlar tuzilishi.

b. Quvvat sintezini yakunlash uchun mos keladigan transformatorlardan foydalanish, transformatorlarning ikkilamchi rezonansidan foydalanish va payvandlash transformatorining chiqishi yo'q.

c. Inverterni boshqarish sxemasi qattiq burchak nazoratini qabul qiladi va quyidagi funktsiyalarga ega: quduqni blokirovka qilish va haddan tashqari oqim / ortiqcha kuchlanishdan himoya qilish funktsiyalari invertorlarning samarali va ishonchli ishlashini ta'minlaydi.

d. Muhrlangan shassi, suv bilan sovutilgan va tashqi konditsionerni sovutish usulini qabul qilish.

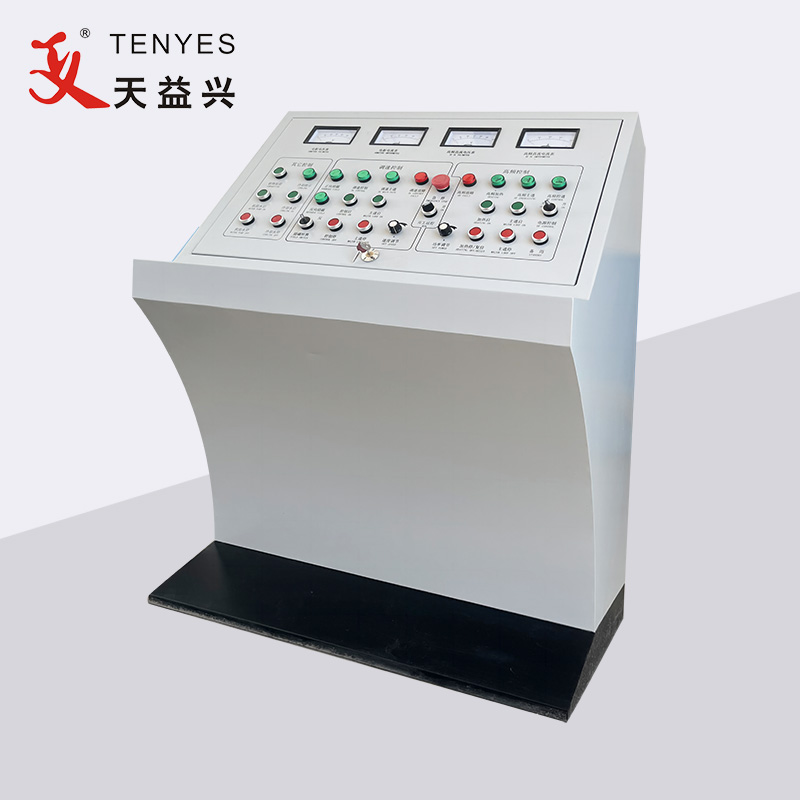

600 kVt yuqori chastotali quvurlarni payvandlash mashinasi konsoli

PLC va LCD displeyli qattiq holatda yuqori chastotali quvurli payvandlash mashinasini masofadan boshqarishni amalga oshirish; Tezlik quvvatini yopiq pastadir nazorat qilish funktsiyasi bilan jihozlangan.

600 kVt yuqori chastotali quvurlarni payvandlash mashinasining mexanik sozlash moslamasi

2D/3D rejimida sozlanishi, tank chiqish shkafini o'rnatish va sozlash uchun ishlatiladi.
