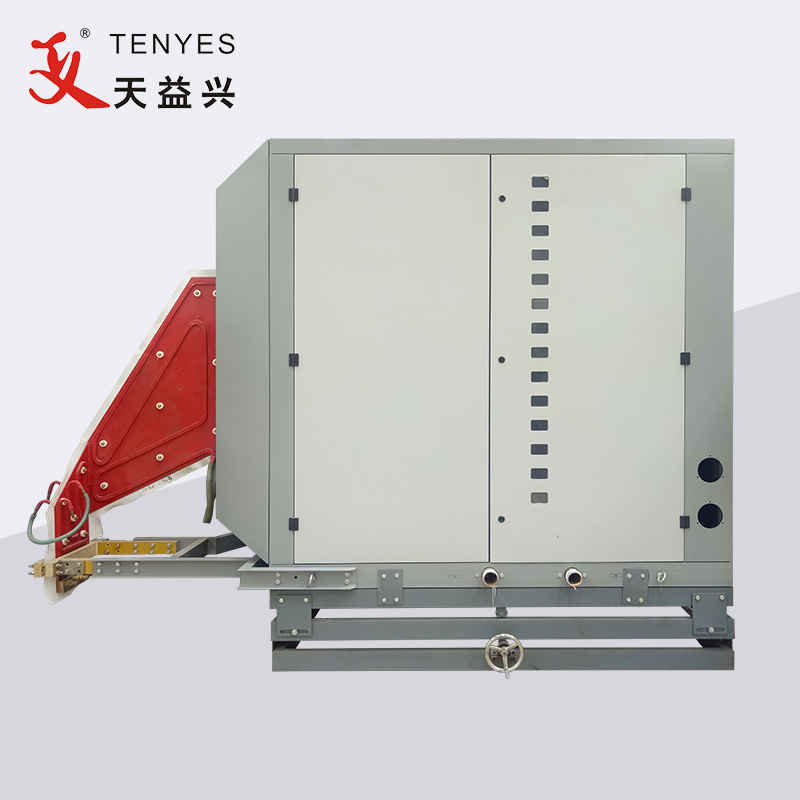

700KVt yuqori chastotali quvurlarni payvandlash mashinasi

TENYES 700KW Yuqori chastotali quvurlarni payvandlash mashinasi asosan transformator, rektifikator shkafi va invertor shkafidan iborat. U asosan yuqori chastotali uzunlamasına payvandlangan quvurlarni ishlab chiqarish liniyasida qo'llaniladi.

So'rov yuborish

Mahsulot tavsifi

Bu qanday ishlaydi:

Oddiy uch fazali o'zgaruvchan tok (liniya kuchlanishi 380V, chastotasi 50Gts) transformator tomonidan pasaytiriladi (liniya kuchlanishi 200V, chastotasi 50HZ), rektifikator shkafiga kiradi va rektifikatsiya, kuchlanishni tartibga solish va filtrlashdan so'ng 0 dan 240V gacha doimiy sozlanishi to'g'ridan-to'g'ri oqimga aylanadi. ; Keyin u inverter ko'prigiga kiradi (yuqori quvvatli tranzistor MOSFET yordamida) va yuqori chastotali oqimga aylanadi, u yuk trubasiga etkazib beriladi va indüksiyon isitish uchun ishlatilishi mumkin.

Inverterli quvvat bloki modulli tuzilmani qabul qiladi, har bir juft quvvat bloki 50 kVt dan ortiq quvvat ishlab chiqarishi mumkin, uskunaning kuchi har xil, ishlatiladigan quvvat bloklari soni har xil va uskunaning asosiy tuzilishi qanday bo'lishidan qat'i nazar, bir xil. hajmi. Oluk ketma-ket parallel aralash rezonans shaklida bo'lib, yuqori kuchlanish yo'q va chiqish transformatori yo'q. Ushbu uskunada ishlatiladigan quvvat bloklari soni o'n to'rt juft.

TENYES 700KW yuqori chastotali quvurlarni payvandlash mashinasining asosiy afzalliklari:

1. Yuqori kuchlanish yo'q, xavfsiz, ishonchli va samarali

2. Asosiy komponentlar import qilinadigan mahsulotlar, masalan: IR, IXYS va Siemens.

3. Barqaror sozlash, yuqori aniqlik va kichik harmonik shovqin bilan impuls kengligi modulyatsiyasi yoki mikrokompyuterni boshqarish kuchlanishini tartibga solish sxemasi qabul qilinadi.

4. Quvvat diapazoni 0-100% gacha, haddan tashqari kuchlanish, haddan tashqari oqim va boshqa nosozliklarni himoya qilish tizimlari bilan qadamsiz sozlanishi.

5. Ish holatini ko'rsatish raqamli, operatsiya oddiy va texnik xizmat ko'rsatish qulay.

6. Payvandlash sifati yaxshi, chokning kengligi va issiqligi bir xil, ichki va tashqi burmalar kam.

Qo'llash doirasi:

Po'lat quvurlarni payvandlash, zanglamaydigan po'lat quvurlarni payvandlash, alyuminiy quvurlarni payvandlash, mis quvurlarni payvandlash, H-nurli payvandlash, maxsus shakldagi quvurlarni payvandlash

700KVt yuqori chastotali quvurlarni payvandlash mashinasining asosiy texnik parametrlari

Model: GGP700-0.2-H

Qo'llash doirasi		Operatsion parametrlari		Quvvatlantirish manbai
Quvur OD	PH140-PH406	Nominal quvvat	700 kVt	Quvvatlantirish manbai	3 fazali AC kuchlanish 380 ±5%
Chelik chiziq qalinligi	6,0-14,0	Nominal doimiy kuchlanish	240V
Payvandlash rejimi	induksiya aloqa	Nominal doimiy oqim	3500A	Quvvat sig'imi	850 KVA dan katta
		Nominal chastota	200 KHz	Quvvat omili	≥0,85
Payvandlash tezligi	10-20 m/daqiqa	samaradorlik	≥85%	Quvvat kabeli	Kabel≥700mm² zamin ≥350mm²
