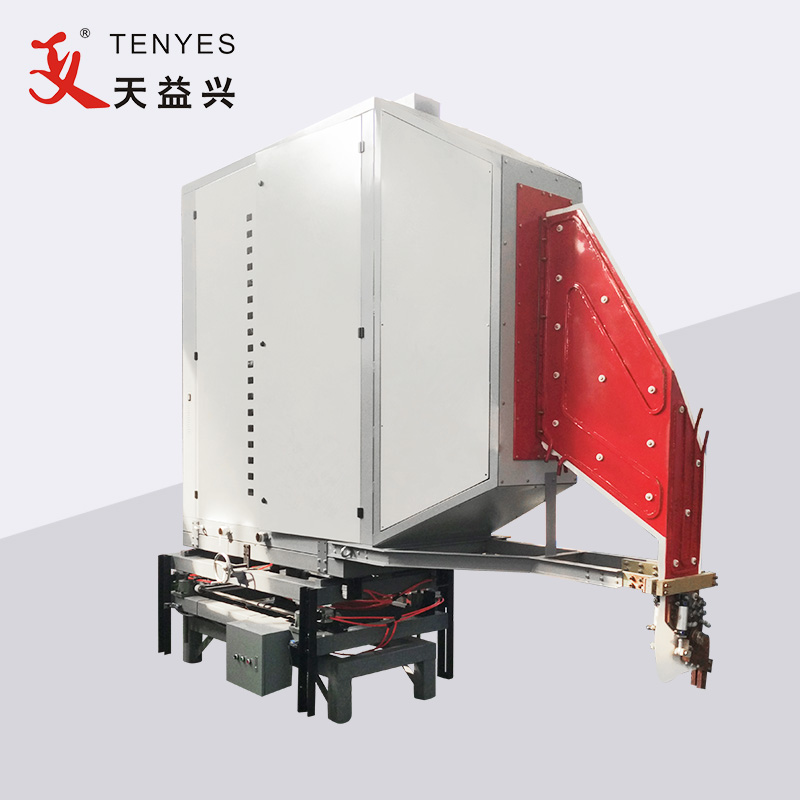

800KVt yuqori chastotali quvurlarni payvandlash mashinasi

TENYES 800KW yuqori chastotali quvurli payvandlash mashinasi asosan pastga tushadigan yog 'transformatori, rektifikator shkafi, inverter shkafi, konsol, sovutish tizimi, qo'llab-quvvatlash inverteri shkafi uchun braket, ba'zan mijozning talablariga muvofiq DC drayveri bilan mos keladi.

So'rov yuborish

Mahsulot tavsifi

TENYES 800KW Yuqori chastotali quvurlarni payvandlash mashinasi oddiy uch fazali AC quvvati (liniya kuchlanishi 380V, chastotasi 50HZ) transformator (liniya kuchlanishi 200V, chastota 50HZ) tomonidan kamayadi, rektifikator shkafiga kiradi, rektifikatsiya, kuchlanishni tartibga solish va filtrlashdan o'tadi va 0 dan 240 V gacha doimiy sozlanishi doimiy quvvatga aylanadi; Inverter ko'prigiga yana kirish (yuqori quvvatli tranzistor MOSFET yordamida), u indüksiyon isitish uchun yuk uyasiga etkazib berilishi mumkin bo'lgan yuqori chastotali oqimga aylanadi. Inverter uyasi quvvat bloki modulli strukturani qabul qiladi va har bir juft quvvat bloki 50 kVt dan ortiq quvvatni chiqarishi mumkin. Amaldagi quvvat bloklari soni uskunaning kuchiga qarab o'zgaradi va uskunaning asosiy tuzilishi uning hajmidan qat'iy nazar bir xil. Slot ketma-ket parallel gibrid rezonansli shakl bo'lib, yuqori kuchlanish va chiqish transformatorisiz. Ushbu qurilmada ishlatiladigan quvvat bloklari soni o'n olti juft.

TENYES 800KW Yuqori chastotali quvurlarni payvandlash mashinasi Parametr (spetsifikatsiya)

Ilova		Operatsion parametri		Quvvatlantirish manbai
Chelik quvur OD	PH165-PH508	Nominal quvvat	800 kVt	Elektr ta'minoti shakli	3AC380±5%
Chelik chiziq qalinligi	3,0-10,0	Nominal doimiy kuchlanish	240V	Elektr ta'minoti shakli	3AC380±5%
Payvandlash rejimi	Induksiya yoki kontakt turi	Nominal doimiy oqim	4000A	Quvvatni taqsimlash quvvati	1000 KVA dan katta
Payvandlash rejimi	Induksiya yoki kontakt turi	Nominal chastota	200 KHz	Quvvat omili	≥0,85
Payvandlash tezligi	10-20 (m)	Samaradorlik	≥85%	Elektr ta'minoti kabeli	Plastik qoplamali mis simning har bir bosqichi≥800mm² Tuproq simi ≥400mm²
