Quruq transformator ichidagi qattiq holatdagi yuqori chastotali payvandchi

Ushbu TENYES Inside Dry Transformator qattiq holatdagi yuqori chastotali payvandchi to'g'ri tikuv quvurlarini payvandlash uchun maxsus mo'ljallangan.

U AQSh IR IRFP460 MOSFET va Germaniyaning IXYS kompaniyasi DSEI60-06A tez tiklash diodining yuqori quvvatli komponentlarini qabul qiladi. Yuqori quvvatli kondansatör C va induktor bobini L oqim rejimidagi parallel yuqori kuchlanishli rezonans zanjirini tashkil qiladi, bu esa chiqish transformatoriga muhtoj emas. Shunday qilib, u nafaqat samaradorlikni oshiradi, balki payvandchining ishonchliligini ham oshiradi.

TENYES SCR quruq transformator ichidagi qattiq holatdagi yuqori chastotali payvandchiga kirish

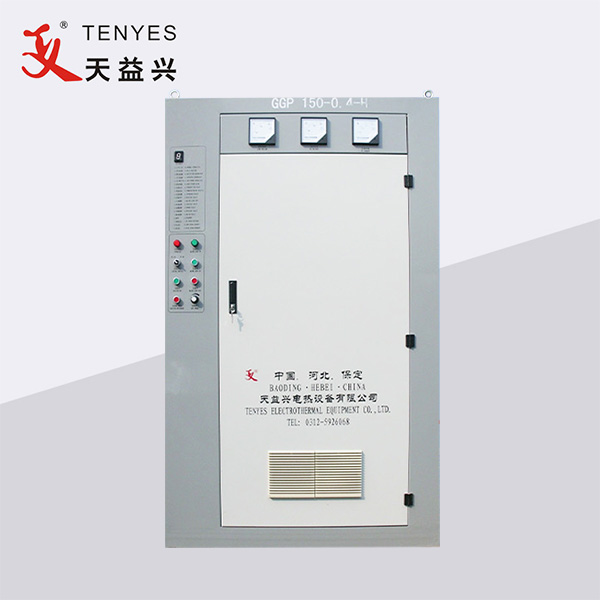

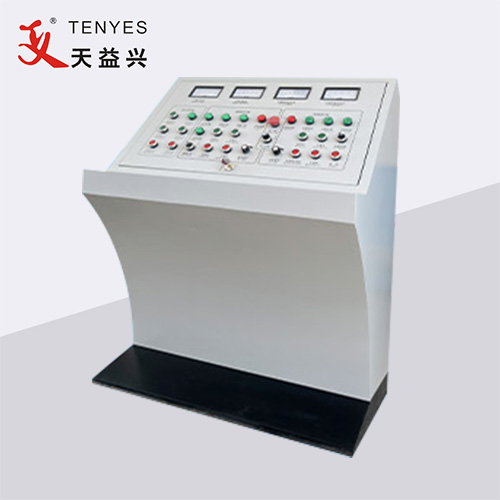

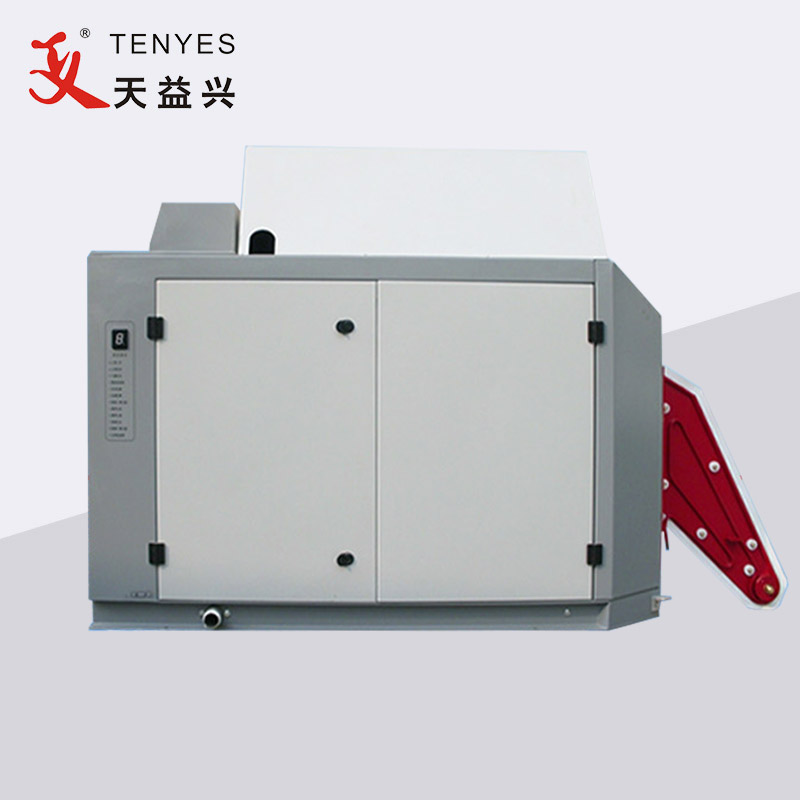

Ushbu TENYES SCR ichidagi quruq transformator qattiq holatdagi yuqori chastotali payvandchi eng barqaror quvurli payvandchi hisoblanadi va bu payvandchi 1 yillik kafolatga ega. TENYES SCR ichidagi quruq transformatorli qattiq holatdagi yuqori chastotali payvandchi asosan to'g'rilash shkafi, inverter shkafi (shu jumladan konditsioner), konsol, sovutish tizimi va pastga tushiruvchi transformatordan iborat. Biz an'anaviy SCR rektifikatsiya texnologiyasini qabul qilamiz. Biz 50KVt dan 1200KVtgacha bo'lgan SCR Inside Dry Transformator qattiq holatdagi yuqori chastotali payvandchi ishlab chiqarishimiz mumkin.

TENYES SCR ichidagi quruq transformatorning qattiq holatdagi yuqori chastotali payvandchi parametri (spetsifikatsiyasi)

TENYES SCR ichidagi quruq transformatorning qattiq holatdagi yuqori chastotali payvandchi xususiyati va qo'llanilishi

Payvandchi SCR ichidagi quruq transformatorni qo'llash doirasi qattiq holatdagi yuqori chastotali payvandchi:

U asosan past karbonli po'lat, yuqori quvvatli po'lat, qotishma po'lat va boshqalar kabi turli xil uzunlamasına po'lat quvurlarni payvandlash uchun ishlatiladi.

SCR ichidagi quruq transformatorning qattiq holatdagi yuqori chastotali payvandchi xususiyatlari:

1. Yuqori kuchlanish yo'q, xavfsiz, ishonchli va samarali.

2. Asosiy komponentlar xalqaro mashhur brend mahsulotlari, masalan: IR, IXYS va Siemens va boshqalar.

3. Voltaj va oqim er-xotin qayta aloqa nazorat qilish davri, barqaror tartibga solish, yuqori aniqlik, kichik shovqin.

4. Quvvat diapazoni 0-100% gacha, haddan tashqari kuchlanish, haddan tashqari oqim va boshqa nosozliklarni himoya qilish tizimlari bilan qadamsiz sozlanishi.

5. Ish holatini ko'rsatish raqamli, operatsiya oddiy va texnik xizmat ko'rsatish qulay.

6. Payvandlash sifati yaxshi, chokning kengligi va issiqligi bir xil.

TENYES SCR ichidagi quruq transformator qattiq holatdagi yuqori chastotali payvandchi tafsilotlari

SCR ichidagi quruq transformator qattiq holatdagi yuqori chastotali payvandchining asosiy printsipi: oddiy uch fazali o'zgaruvchan tok transformator tomonidan tushirilgandan so'ng, u rektifikator kabinasiga kiradi va to'g'rilash, kuchlanishni tartibga solish va filtrlash aloqalaridan so'ng doimiy sozlanishi to'g'ridan-to'g'ri oqimga aylanadi. ; Keyin u inverter ko'prigiga kiradi (asosiy quvvat komponenti yuqori quvvatli tranzistor MOSFETdan foydalanadi) va yuk trubasini etkazib berish orqali induksion isitish uchun ishlatilishi mumkin bo'lgan yuqori chastotali oqimga o'zgaradi. Inverterli quvvat bloki modulli tuzilmani qabul qiladi, har bir juft quvvat bloki 50 kVt dan ortiq quvvatga ega bo'lishi mumkin va ishlatiladigan quvvat bloklari soni uskunaning kuchiga qarab farq qiladi. Oluk ketma-ket parallel aralash rezonans shaklida bo'lib, yuqori kuchlanish yo'q va chiqish transformatori yo'q.
