QATTIQ HOLAT YUQORI CHASTOSATLI ELEKTR TA'MINOTLARINING TASNIFI

Vakuum trubkasi yuqori chastotasi kabi, asosiy printsiplari o'xshash bo'lsa-da. qattiq holatdagi yuqori chastotalar ham foydalanish, komponentlar, quvvat va chastota kabi turli talablarga ko'ra har xil turlarga bo'linishi mumkin.

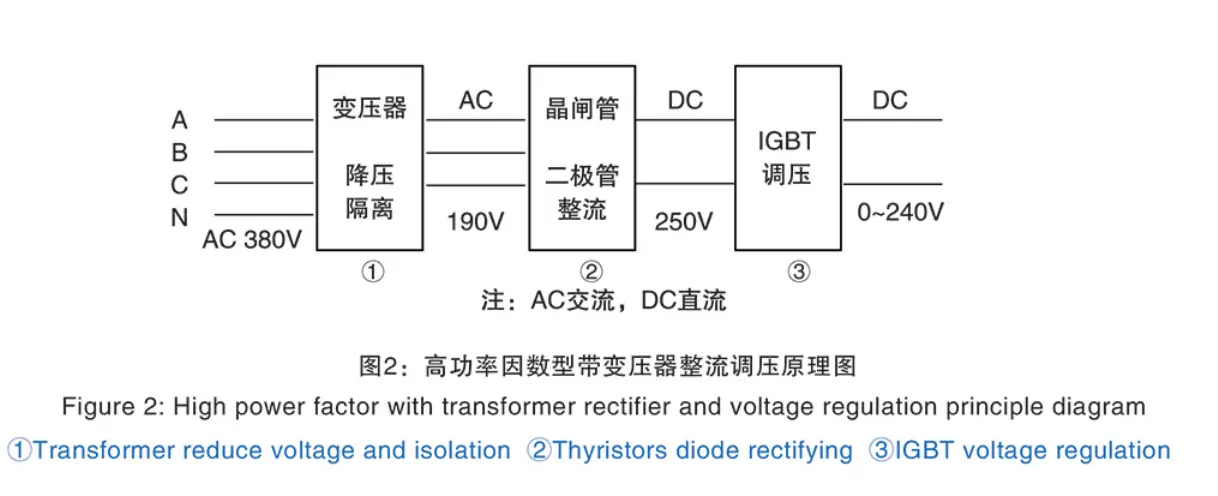

1. To'g'rilash kuchlanish regulyatsiyasi bo'yicha tasniflanadi: Tiristorlar (SCR) bir vaqtning o'zida to'g'rilash va kuchlanishni tartibga solishni yakunlash uchun ishlatilishi mumkin yoki birinchi navbatda diod yoki tiristorlarni to'g'rilash va keyin IGBT regulyatsiya kuchlanishidan foydalanish mumkin. IGBT kuchlanishini regulyatsiya qilish uskuna omilini yaxshilash uchun ishlatiladi. elektr energiyasini tejash va payvandlash sifatini yanada yaxshilash mumkin.

2. Kirish terminaliga ko'ra transformator bo'ladimi yoki yo'qmi, agar oldingi transformator bo'lmasa, odatda orqadan yuqori chastotali qism induktor va tarmoq o'rtasidagi izolyatsiyani amalga oshirish uchun yuqori chastotali transformatorni qo'shadi. Agar kirish transformator uskunasiga ega bo'lsa, u holda tashqi moyli transformator va quruq transformator bo'linadi.

3. Inverter ko'prigida ishlatiladigan komponentlarga ko'ra, past kuchlanishli MOS (dala effektli tranzistor), yuqori voltli MOS, IGBT (izolyatsiya qilingan Gate Bipolyar tranzistor) va boshqalar mavjud. Yuqori voltli yoki past kuchlanishli MOS, yangi turdagi SIC-MOS komponentlari ularning o'rniga ularning o'rniga yuqori voltli IGBTOSS va boshqalar bo'lishi mumkin. past yo'qotish, yuqori chidamli kuchlanish, tez almashtirish chastotasi va boshqalar afzalliklari. Bu oddiy MOS komponentlarining joriy muqobil komponentlari, shuningdek, past chastotali uskunalar uchun birinchi tanlov bo'lish uchun IGBT o'rnini bosishi mumkin. Sic komponentlari kompaniyamiz mahsulotlarining barcha seriyalarida qo'llanilishi mumkin. va ko'plab joylarda tekshirishdan so'ng. mijoz ishonch bilan tanlashi mumkin.

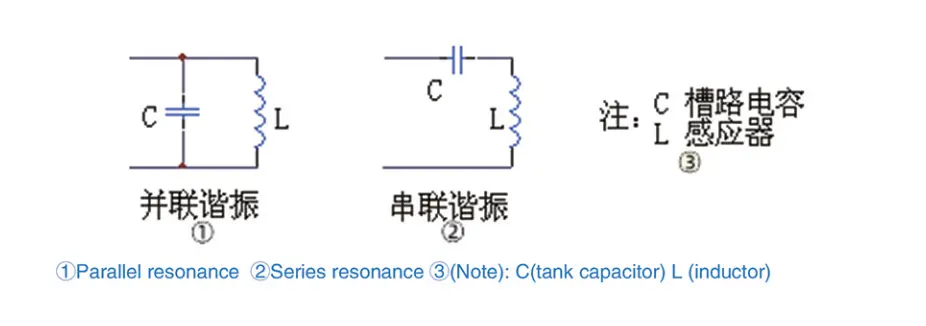

4. Rezonansli tank sxemasining turli ulanishiga ko'ra, u ikki turga bo'linadi: ketma-ket va parallel, quyida ko'rsatilgandek:

5. O'rnatish usuliga ko'ra, ikkita tur mavjud: ajratilgan payvandchi va ixcham payvandchi. Ajratilgan payvandchi - rektifikator va invertor ikkita shkafni alohida yasaydi. Yilni payvandchi degani, rektifikator shkafi va inverterli shkafi hammasi birda-bir shkafni hosil qiladi.Har ikkala seriyali va parallel payvandchi va ixcham payvandchi ajratilgan.Umuman olganda, kam quvvatli uskunalar ixcham payvandchini va katta quvvatli uskunalar ajratilgan payvandchini tanlaydi.

6. joriy bozorda ketma-ket rezonans odatda yuqori voltli MOS yoki IGBT dan foydalanadi va parallel rezonans past kuchlanishli MOS dan foydalanadi. Ketma-ket rezonans uchun kirish pasaytiruvchi transformator yo'q, lekin yuqori chastotali transformatorni orqa invertor ko'prigidan keyin qo'yish kerak bo'ladi. Parallel yuqori chastota uchun ba'zilariga kirish pastga tushiruvchi transformator kerak, ba'zilari esa to'g'rilashdan so'ng yuqori chastotali kuchlanishni tartibga solishga muhtoj.

Yuqori chastotali quvvat manbalarining barcha turlari o'ziga xos xususiyatlarga ega, kompaniyamizning quyidagi uskunalari batafsil tavsifga ega bo'ladi.
