Qattiq holatdagi yuqori chastotali ish printsipi

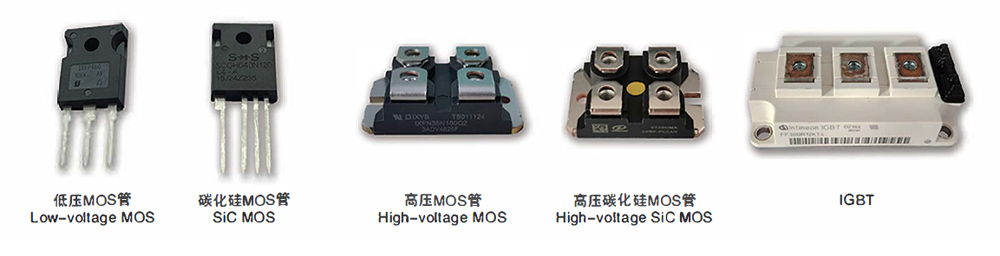

"Qattiq holatdagi yuqori chastota" deb ataladigan narsa, chunki u asosiy invertor komponentlari sifatida tranzistorlardan (MOS dala effektli tranzistorlar yoki IGBT) foydalanadi. Vakuum quvurlaridan farqli o'laroq, ichi bo'sh (ichki gazsimon gaz bilan to'la, shuning uchun uni "gazsimon" deb atash mumkin), tranzistorlar qattiqdir.

Qattiq holatdagi yuqori chastotali vakuum naychasining yuqori chastotali yangilangan mahsuloti bo'lib, uning asosiy sxemasi o'rta chastotali tiristorga o'xshaydi, lekin yuqori chastotali vakuum naychasidan farq qiladi. Uning asosiy printsipi quyidagicha:

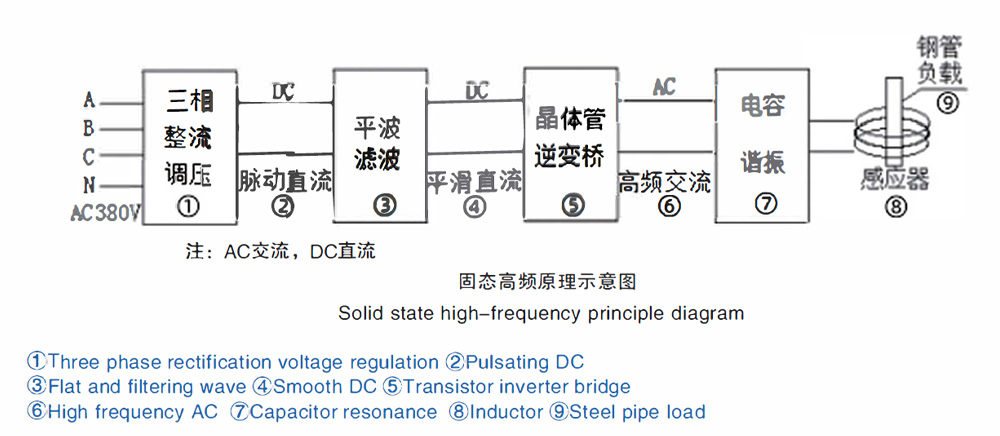

Oddiy uch fazali AC (Xitoyda 380V va chastotasi 50HZ) to'g'rilash davri (SCR yoki diod va IGBT) orqali sozlanishi kuchlanish pulsatsiyalanuvchi shaharga aylantiriladi, bu DC filtrlanadi yoki tekis to'lqin tekislashtiruvchi DCga aylanadi va keyin inverter ko'prigiga o'tadi (katta quvvatli tranzistor MOSFET yoki IGBT yordamida) yuqori chastotali oqimga aylanadi. Bu yuqori chastotali oqim tank pallasida yuk rezonansi bilan ta'minlanadi metall isitish uchun foydalanish mumkin.Inverter ko'prigi quvvat bloklari modulli strukturani qabul qiladi.har bir juft quvvat modullari bir xil. lekin ishlatiladigan quvvat modullari soni uskunaning kuchiga qarab o'zgaradi.Uskuna katta yoki kichik bo'ladimi, struktura asosan bir xil bo'ladi.Rezonansli tank sxemasi ketma-ket yoki parallel ravishda pastga tushadigan transformator shaklida.

Yuqori chastotali vakuumli quvurlar bilan taqqoslaganda, qattiq holatdagi yuqori chastotali uskunalar quyidagi afzalliklarga ega:

1. Yaxshi payvandlash sifati: taqqoslash shuni ko'rsatadiki, qattiq holatdagi yuqori chastotali uskunalar bilan payvandlangan po'lat quvurlar bir xil payvandlangan kenglik va issiqlikka ega, ichki va tashqi burmalar kamroq.

2.Energiyani tejash: sinovlar shuni ko'rsatadiki, bir xil texnik xususiyatlar ushbu payvandchi vakuumli quvur uskunasiga nisbatan elektr energiyasini 25% dan ko'proq tejashga qodir.

3.Suvni tejash: kichik o'z-o'zini yo'qotish tufayli. juda ko'p sovutish suvini talab qilmaydi. shuning uchun u bir xil xususiyatlarga ega vakuumli quvurlarga qaraganda 50% dan ko'proq kamroq suv iste'mol qiladi.

4.Kichik o'lcham va engil vazn: asosiy komponentlarning kichik o'lchamlari (MOSFET) tufayli, shuningdek, payvandlash transformatori yo'q. filament regulyatorlari. mos keladigan rulonlar. darvoza sxemalari. va hokazo. Shunday qilib, umumiy hajm bir xil xususiyatlarga ega vakuumli trubka uskunasidan 50 ° / 4 dan kichikroq

5. Ishlash oson: kuchlanish yo'q, eng yuqori kuchlanish bir necha yuz voltdan oshmaydi, shuning uchun shaxsiy shikastlanishga olib kelmaydi
