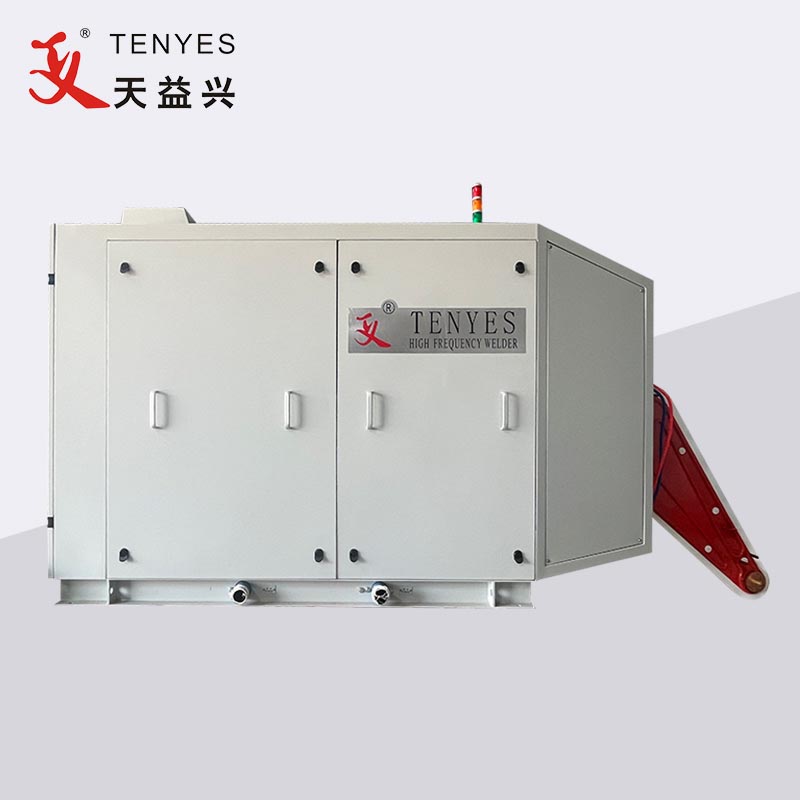

SiC-MOSFET qattiq holatdagi yuqori chastotali quvurlarni payvandchi

Texnologiya takomillashgani sayin, yaqinda qattiq holatdagi yuqori chastotali payvandchi uchun SiC-MOSFET deb nomlangan uchinchi avlod yarimo'tkazgich materiali qabul qilindi.

Uchinchi avlod yarimo'tkazgich materiallari SiC-MOSFET ishlash xususiyatlari

1. Yuqori harorat va yuqori bosim qarshiligi: SiC Si dan taxminan 3 baravar keng tarmoqli bo'shlig'iga ega, shuning uchun u yuqori harorat sharoitida ham barqaror ishlaydigan quvvat qurilmalarini amalga oshirishi mumkin. SiC ning izolyatsion parchalanish maydonining kuchi Si dan 10 baravar yuqori, shuning uchun Si qurilmalariga nisbatan yuqori doping konsentratsiyasi va yupqa plyonka qalinligi drift qatlami bilan yuqori kuchlanishli quvvat qurilmalarini ishlab chiqarish mumkin.

2. Qurilmani miniatyuralashtirish va engil: Silikon karbid qurilmalari yuqori issiqlik o'tkazuvchanligi va quvvat zichligiga ega bo'lib, ular issiqlik tarqalish tizimini soddalashtirishi mumkin, shuning uchun qurilmani miniatyura va engil vaznga erishish mumkin.

3. Kam yo'qotish va yuqori chastota: silikon karbid qurilmalarining ish chastotasi kremniyga asoslangan qurilmalardan 10 barobarga yetishi mumkin va ish chastotasining oshishi bilan samaradorlik pasaymaydi, bu energiya yo'qotilishini deyarli 50% ga kamaytirishi mumkin; Shu bilan birga, chastotaning oshishi tufayli indüktans va transformatorlar kabi periferik komponentlarning hajmi kamayadi va tizim tarkibidan keyin hajm va boshqa komponentlarning narxi kamayadi.

SiC-MOSFET qattiq holatdagi yuqori chastotali quvurlarni payvandlovchining afzalliklari

Si-MOSFET qurilmalariga qaraganda 1,60% kamroq yo'qotish, payvandchi inverterining samaradorligi 10% dan oshadi, payvandlash samaradorligi 5% dan oshadi.

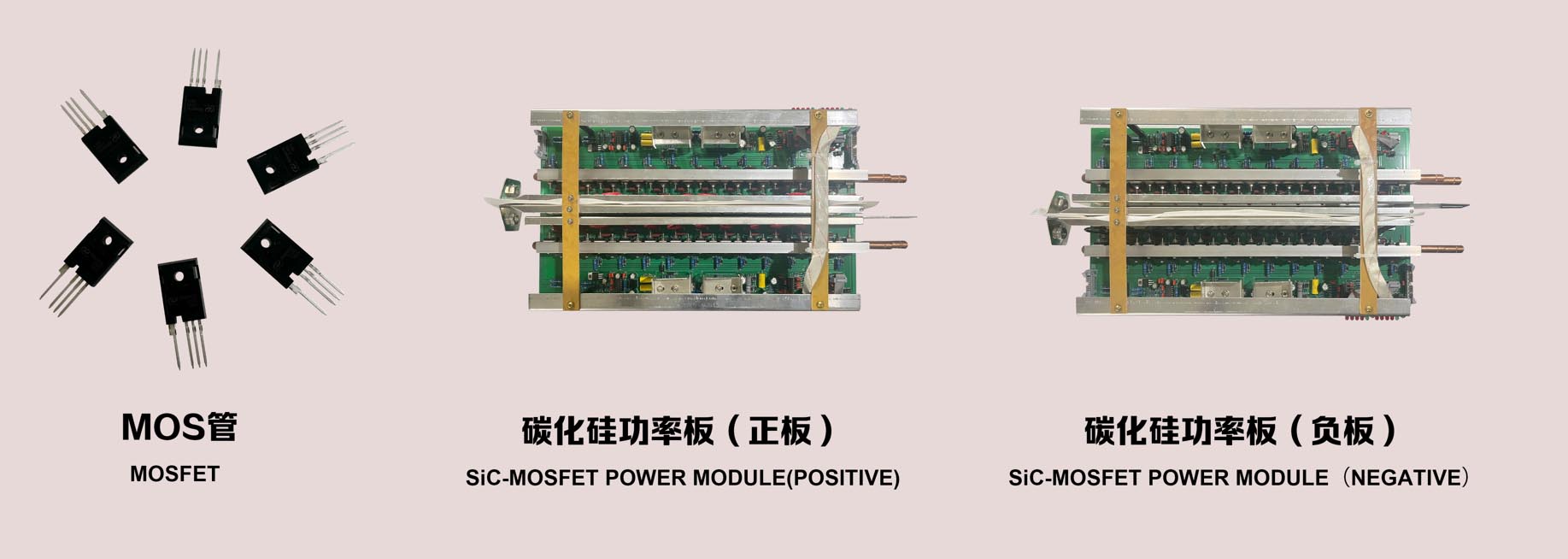

2.Single SiC-MOSFET quvvat zichligi katta, yig'ilgan miqdori mos ravishda kamayadi, bu to'g'ridan-to'g'ri noto'g'ri nuqtalarni va tashqi elektromagnit nurlanishni kamaytiradi va inverter quvvat blokining ishonchliligini oshiradi.

3.SiC-MOSFET asl Si-MOSFET dan yuqori kuchlanishga chidamli, payvandchining shahar nominal kuchlanishi xavfsizlikni ta'minlash sharti bilan mos ravishda oshirildi (parallel rezonansli payvandchi uchun 280VDC va ketma-ket rezonansli payvandchi uchun 500VDC). Tarmoq tomonining quvvat omili ≥ 0,94 .

4.Yangi SiC-MOSFET qurilmasining yo'qolishi Si-MOSFETning atigi 40% ni tashkil etadi, ma'lum sovutish sharoitida, o'tish chastotasi yuqoriroq bo'lishi mumkin, seriyali rezonansli Si-MOSFET payvandchisi chastotani ikki baravar oshirish texnologiyasini qabul qiladi, SiC-MOSFETni to'g'ridan-to'g'ri loyihalash va ishlab chiqarish mumkin. 600KHz yuqori chastotali payvandchi.

5.Yangi SiC-MOSFET payvandchining doimiy kuchlanishi oshadi, tarmoq tomoni quvvat omili yuqori, AC oqimi kichik, garmonik oqim kichik, mijozning elektr ta'minoti va tarqatish narxi sezilarli darajada kamayadi va elektr ta'minoti samaradorligi samarali ravishda yaxshilanadi.
