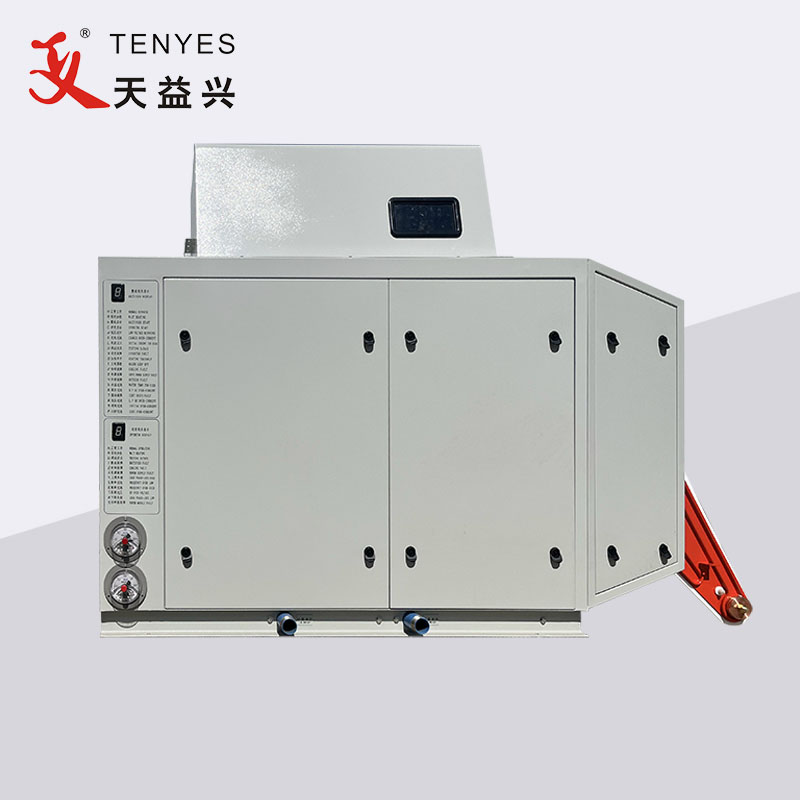

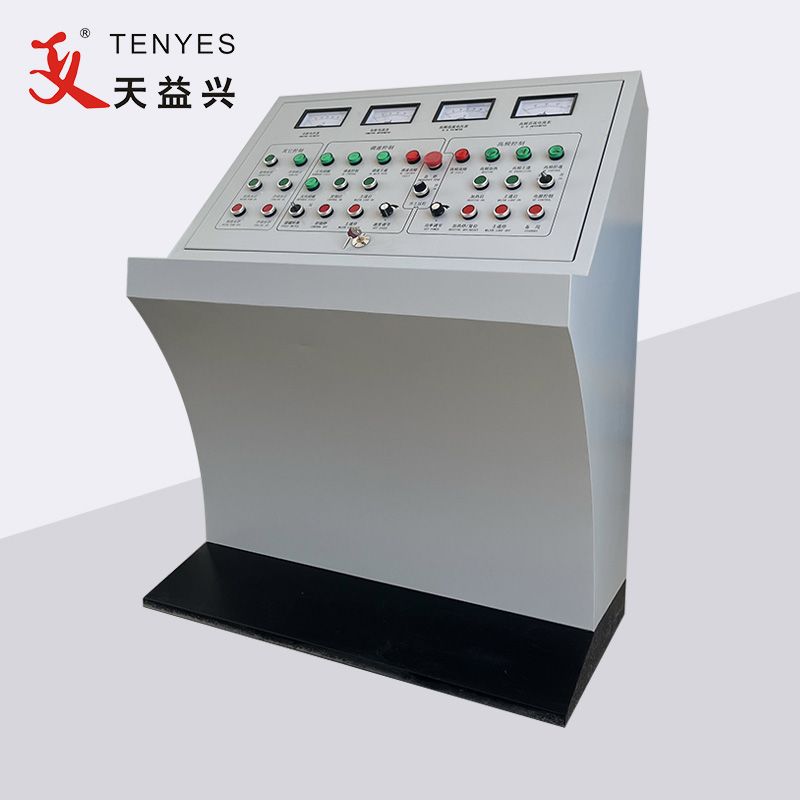

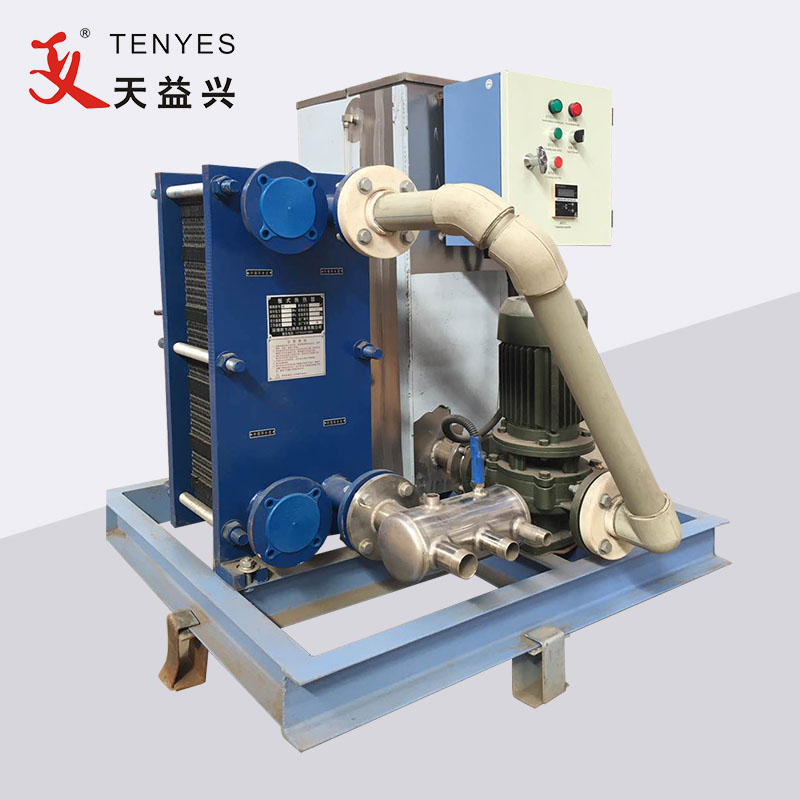

150 kVt qattiq holatdagi yuqori chastotali ixcham quvurlarni payvandchi

Tiristor rektifikatori fazani o'zgartirish boshqaruvini qabul qilganligi sababli, quvvatni tartibga solish tetik burchagini o'zgartirish orqali kuchlanishni sozlashdir. O'chirish elektr tarmog'idan etishmayotgan burchak bilan sinus to'lqinni o'zlashtiradi va sinus to'lqinning boshqa qismini elektr tarmog'iga etishmayotgan burchak bilan qoldiradi. Shubhasiz, chap qismda ko'p sonli harmonika mavjud. Shu bilan birga, turli kuchlanish va oqim fazalari tufayli quvvat omili past bo'ladi (doimiy oqimning chiqish voltaji qanchalik past bo'lsa, quvvat omili shunchalik past bo'ladi).

Nazariy hisoblash va sinov shuni ko'rsatadiki, uch fazali to'liq boshqariladigan ko'prik rektifikatorining tetik burchagi nolga teng bo'lsa yoki diodlardan tashkil topgan boshqarilmaydigan ko'prik rektifikatori ishlatilsa, hosil bo'lgan harmonik juda kichik va quvvat koeffitsienti juda yuqori (ko'proq 0,9). Biroq, amaliy qo'llashda u doimiy ravishda doimiy voltajni sozlash funktsiyasiga ega bo'lishi kerak (ya'ni chiqish quvvatini sozlash) va uskuna abadiy to'liq kuchlanishda ishlay olmaydi. Uskunani minimal harmonik, eng yuqori quvvat koeffitsienti va sozlanishi chiqish quvvatiga ega bo'lishi uchun boshqarilmaydigan rektifikator ko'prigi orqasida yana bir kuchlanishni tartibga soluvchi moslama qo'shilishi kerak.

Shuning uchun, intensiv tadqiqotlardan so'ng, biz raqamli nazorat rektifikator texnologiyasini ishlab chiqdik va milliy patentni oldik (zl201520767232. X).

Umumiy sanoatda ishlatiladigan uch fazali to'rt simli 380V, 50Hz o'zgaruvchan tok "uch fazali rektifikator ko'prigi" (olti ZP diodidan va bir martalik rektifikatsiyadan iborat) orqali 300 Gts pulsatsiyalanuvchi doimiy oqimga aylanadi, so'ngra LC filtrlashdan keyin silliq DC ga aylanadi. (reaktivlik va sig'imdan tashkil topgan), so'ngra bir fazali inverter ko'prigi (to'rtta IGBT guruhidan iborat) tomonidan inversiya va kuchlanishni tartibga solishdan so'ng o'n kHz dan ortiq boshqariladigan chastota va kuchlanish bilan AC ga aylantiriladi, keyin u past kuchlanishli pulsatsiyalanuvchi bo'ladi. Yuqori chastotali transformator pastga tushirilgandan va diodni to'g'rilashdan (ikkilamchi rektifikatsiyadan) so'ng DC, so'ngra reaktiv yoki kondansatör tekislash va filtrlashdan so'ng silliq past kuchlanishli shaharga aylanadi.

IGBT dan tashkil topgan bir fazali inverter ko'prigi ikkita funktsiyaga ega: inverter va kuchlanishni tartibga solish. Boshqacha qilib aytadigan bo'lsak, chiqish voltaji ishlab chiqarish ehtiyojlariga qarab sozlanishi, shu bilan birga shaharni AC ga o'zgartiradi.

Yuqori chastotali transformator ferritni magnit o'tkazuvchi material sifatida qabul qiladi va birlamchi transformatsiya nisbati kichik hajmli, arzon narxlardagi va yuqori o'tkazuvchanlik samaradorligi bilan ehtiyojlarga qarab ishlab chiqilgan.

TENYES 150KW qattiq holatdagi yuqori chastotali ixcham quvurli payvandchi PWM raqamli boshqaruv rektifikatsiya texnologiyasi bilan quyidagi afzalliklarga ega:

1) Yuqori quvvat omili: quvvat omili ≥ 0,92, reaktiv quvvat kompensatsiyasi uskunasini qo'shishning hojati yo'q.

2) Past harmonik ifloslanish: odatda qo'shimcha harmonik tozalash uskunasini qo'shishning hojati yo'q

3) Barqaror chiqish quvvati: chiqish to'lqini ≤ 0,2% va payvandlangan trubaning burri bir xil.

4) Tez himoya tezligi: nosozlikni blokirovkadan himoya qilish vaqti ≤ 10 m S. Uskuna yanada ishonchli.

5) Yuqori quvvat samaradorligi: reaktiv quvvat yo'qotilishi kamayadi, chunki butun mashinaning samaradorligi yaxshilanadi.
