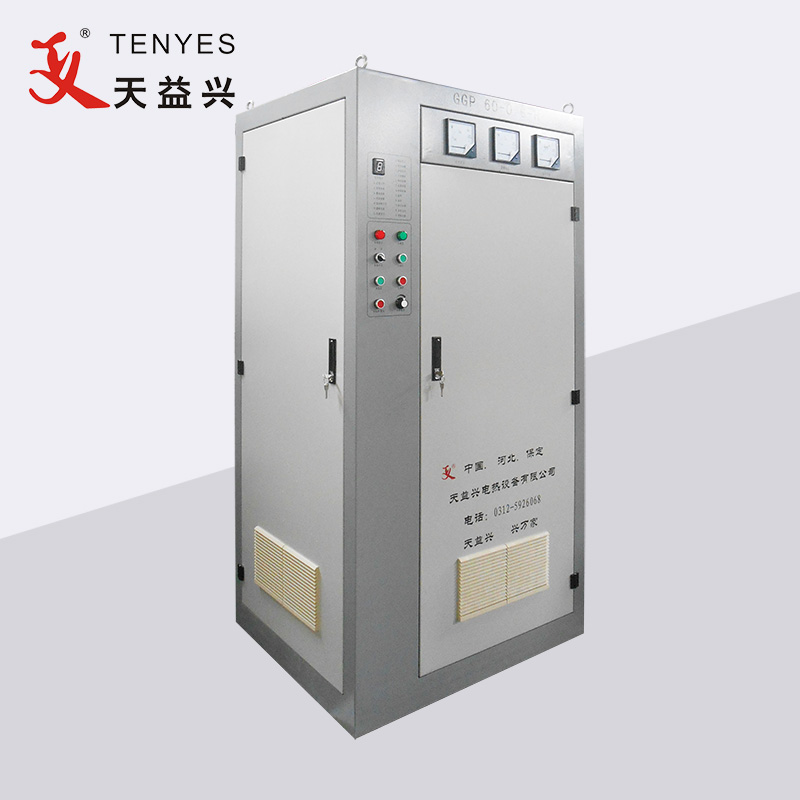

TENYES 60KW Yuqori chastotali quvurlarni payvandlash mashinasi po'lat quvur / trubaning tekis tikuvli indüksiyon payvandlash uchun mo'ljallangan. Payvandchining butun to'plami to'g'rilash shkafi, inverter shkafi (slot shkafi), yumshoq suv uchun aylanma sovutish tizimi, markaziy boshqaruv konsoli, chiqish shinasi, indüksiyon / kontaktli payvandlash tizimi va boshqalarni o'z ichiga oladi. Qattiq holatdagi yuqori chastotali payvandlash mashinasi uzluksiz operatsiyalarga muvofiq ishlab chiqilgan.
Po'lat quvurlarni yuqori chastotali quvvat manbai bilan ta'minlaydigan invertor chiqish shkafi, IRFP460 va Amerika IR korporatsiyasi va Germaniya IXYS korporatsiyasining DSEI60-06P tez tiklanadigan diodi asosiy quvvat qurilmasi sifatida elektr konvertorini shakllantirish uchun ishlatiladi. Bitta qatlamli quvvat modulining chiqish quvvati 50KVt dan ortiq bo'lib, butun mashinaga parallel ravishda 2 qatlamli quvvat modulini (100KVt dan farqli o'laroq) qabul qiladi. Nominal ish chastotasi 450 KHZ ni tashkil qiladi. Butun mashinaning maksimal chiqish quvvati 100KVt ga yetishi mumkin. Xuddi shu quvvat modullari o'zaro almashinish qobiliyatiga ega.
Nominal chiqish quvvati: 60 kVt
Payvandlash rejimi: induksiya turi
Nominal doimiy kuchlanish: 250V
Nominal doimiy oqim: 250A
Nominal chastota: 450KHZ
Butun samaradorlik: ķ≥85%
Quvvat manbai kuchlanishi: 3 fazali 380V/50Hz (uskunalar 380V±5% kuchlanishda ishlashi mumkin)
Quvvatni taqsimlash quvvati: ≥65kVA
Quvvat omili: ≥0,85
Elektr ta'minoti kabeli: plastik qoplamali mis kabelning har bir bosqichi ≥70 mm2, tuproqli sim≥20mm2
Tavsif |
Tarkibi / modeli |
Miqdor |
60KVt yuqori chastotali quvurlarni payvandlash mashinasi |
Rektifikator shkafi |
1 |
Inverter shkafi |
1 |
|
konsol |
1 |
|
Transformator |
1 |
|
Suv-suv sovutish tizimi |
1 |
