Yangi tuzilmali qattiq holatdagi HF ixcham quvurlarni payvandchi

Rektifikator shkaflari va inverterli shkaflarning an'anaviy alohida turdagi sxemasi o'rniga, bu yangi tuzilmali qattiq holatdagi HF ixcham quvurli payvandchi ikkita asosiy funktsional blokni bitta ixcham shkafga birlashtiradi. Ushbu integratsiya nafaqat tizim strukturasini soddalashtirish orqali jihozlarning umumiy maydonini qisqartiradi, balki ikkita birlik o'rtasidagi ichki simlar masofasini qisqartiradi, signal shovqinini minimallashtiradi va payvandlangan quvurlarni ishlab chiqarish jarayonida elektr uzatish barqarorligini oshiradi.

Qattiq holatdagi HF ixcham quvurli payvandchi odatda quyidagi qismlardan iborat:

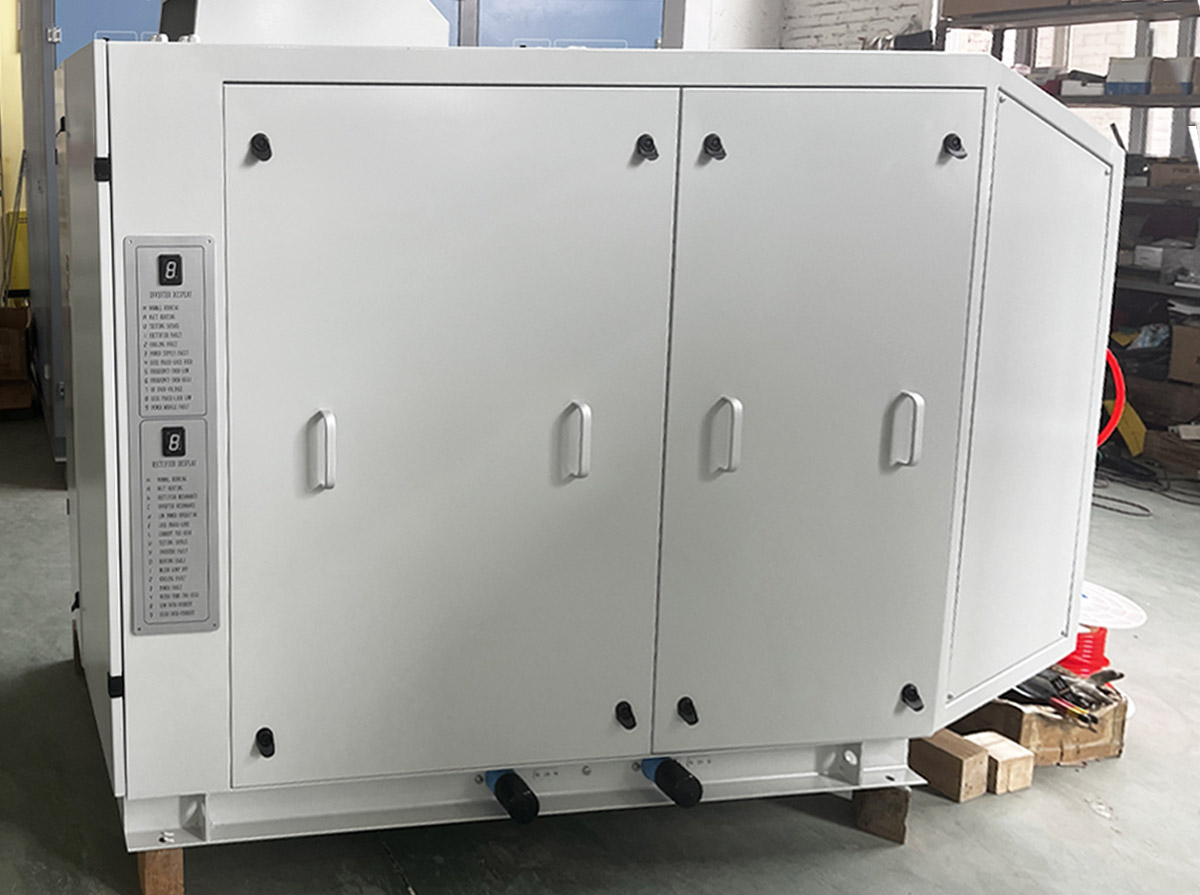

1.Yangi tuzilish Qattiq holatdagi HF ixcham quvurli payvandchining asosiy shkafi:

Biz rektifikator va inverterli shkafni bitta shkafda tashkil etadigan ushbu yangi tuzilmadan foydalanamiz. Ushbu yangi dizayn ko'proq joyni tejash va mijozlar kabellarini ulash uchun qulay bo'lishi mumkin. Ushbu yangi tuzilma uchun hozir biz 50Kw dan 400Kw gacha loyihalashtiramiz. Agar kattaroq quvvatli payvandchi bo'lsa, biz hali ham alohida quvurli payvandchidan foydalanishni tavsiya qilamiz.

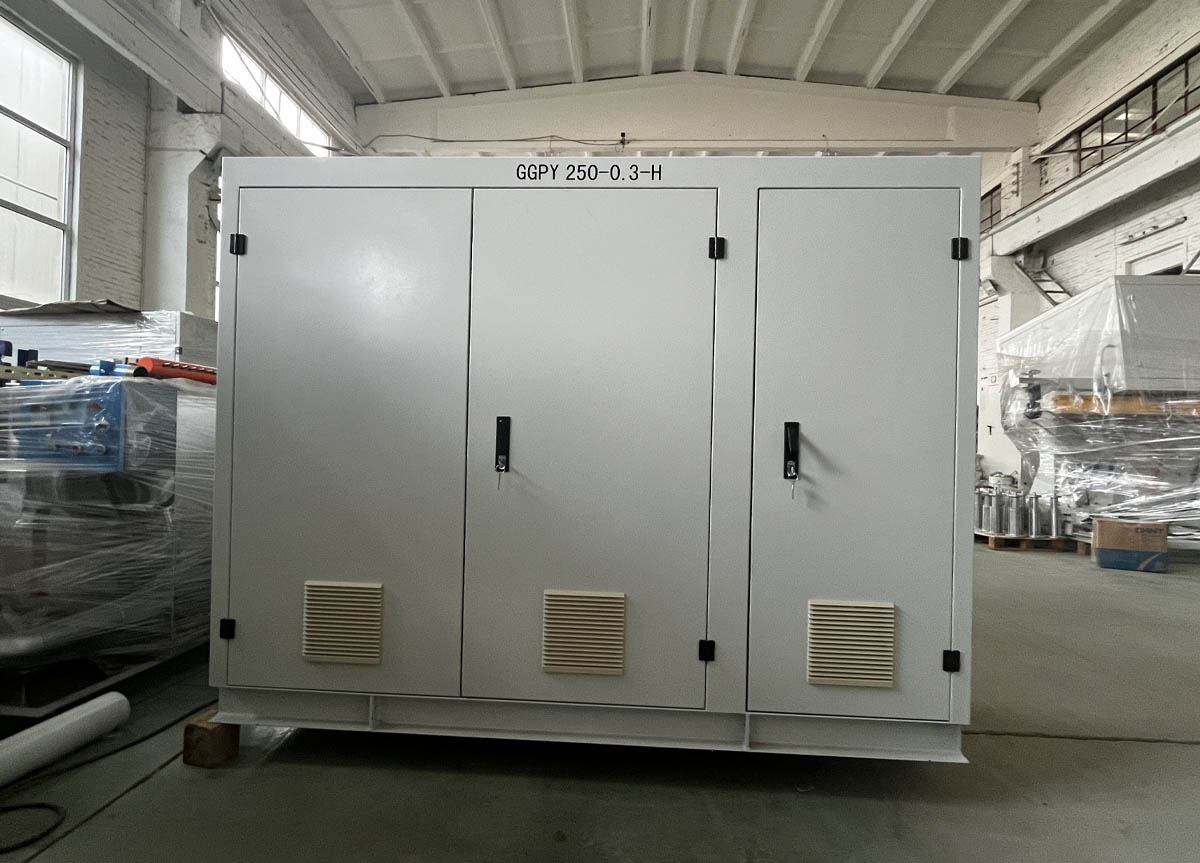

2.Quruq transformator shkafi

Ushbu Quruq transformator shkafi ichida biz quruq pastga tushadigan transformator bilan jihozlangan bo'lib, u an'anaviy moy transformatori o'rniga ko'plab mamlakatlarga etkazib berishni osonlik bilan yakunlashi mumkin.

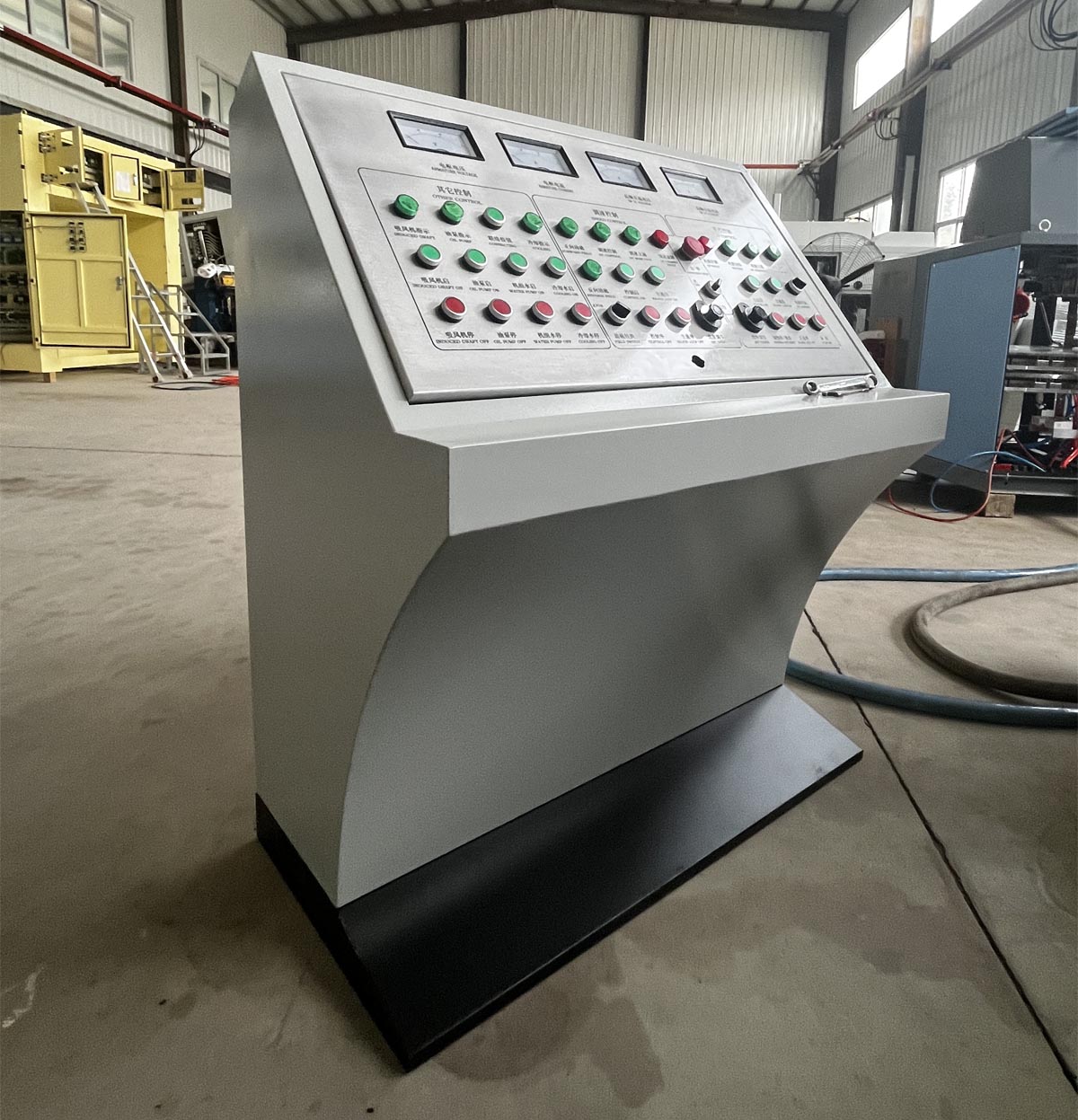

3.Konsol

Markaziy boshqaruv konsoli qattiq holatdagi HF ixcham quvurli payvandchi, tezlikni boshqarish kabinasi (haydovchi), suv sovutgichi, ventilyatorlar va boshqalarni masofadan boshqarishga erisha oladi. Uskunalar.

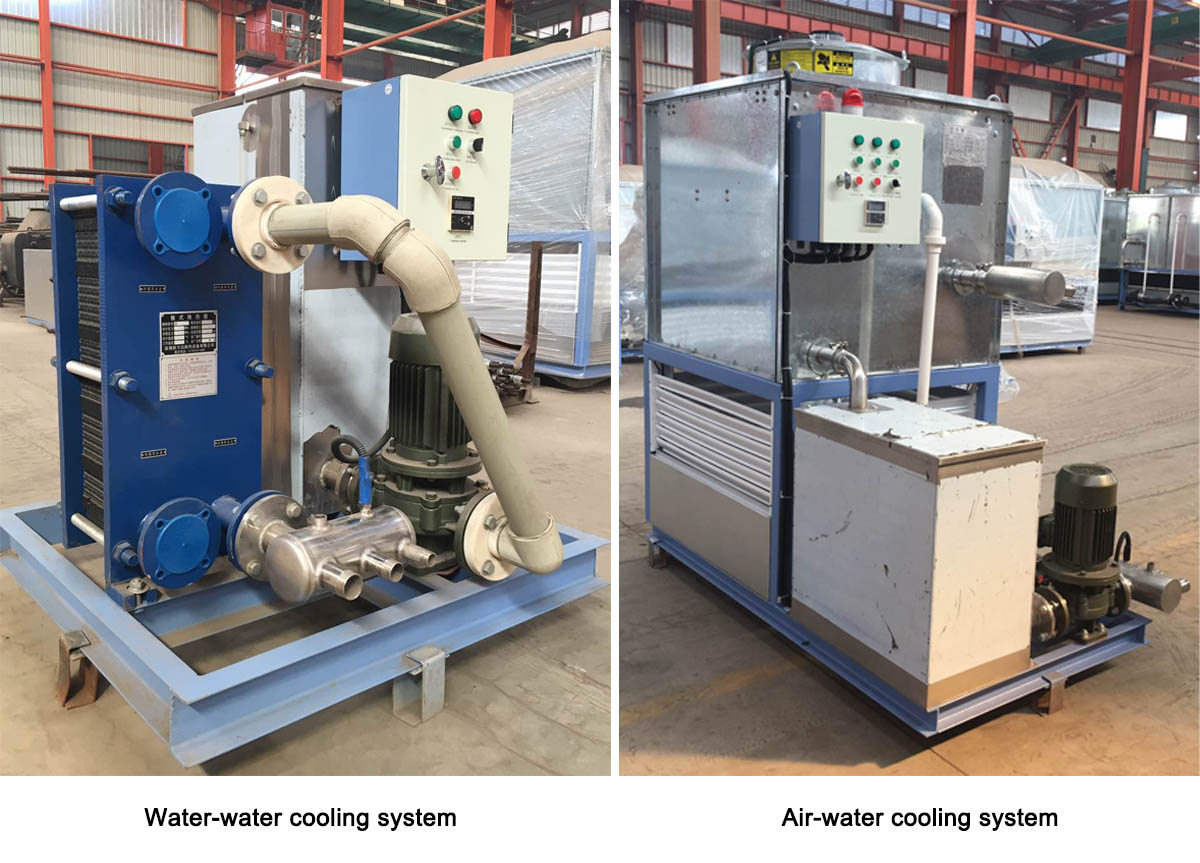

4.sovutish tizimlari: suv-suv sovutish tizimi yoki havo-suv sovutish tizimi ixtiyoriy

Yangi tuzilmali qattiq holatdagi HF ixcham quvurli payvandchining sovutish tizimi, asosan, yuqori chastotali payvandchi va suv bilan sovutilgan tezlikni boshqarish kabinalarini (haydovchi) ichki sirkulyasiyali yopiq devirli sovutish uchun ishlatiladi. Odatda ikkita tur mavjud: havo-suv sovutish tizimi va suv-suv sovutish tizimi. Havo-suv sovutish tizimi mustaqil ravishda ishlashi mumkin va suv-suv sovutish tizimi sovutish minorasi yoki hovuz bilan jihozlangan bo'lishi kerak. Ushbu uskuna kichik maydonni egallaydi va isitish moslamasining uzoq muddatli barqarorligini ta'minlash uchun isitish quvvatining kirish suvi harorati 40 ° C dan past darajada samarali nazorat qilinadi.
